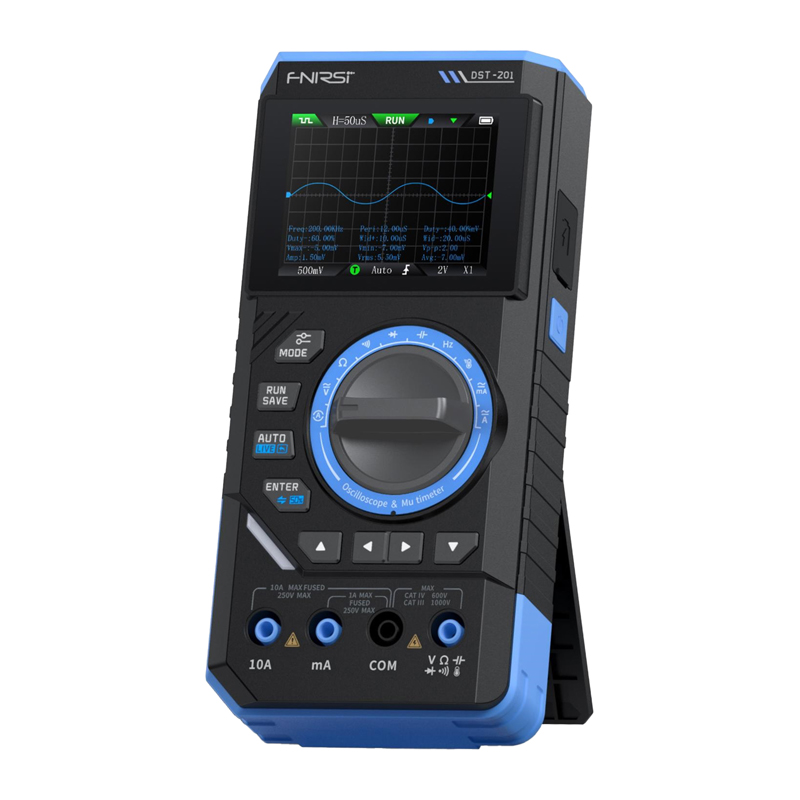

SigGen 3-in-1 FNIRSI DST-201 rankinis skaitmeninis multimetras su osciloskopu

FNIRSI DST-201 yra naujos kartos rankinis skaitmeninis multimetras, kuris sujungia True RMS multimetrą, rankinį osciloskopą ir DDS signalo generatorių (SigGen) viename mobiliajame įrenginyje. Nuo pat pradžių jis siūlo tai, ko klasikiniai matuokliai neturi: realaus laiko bangos vaizdą, tikslius matavimus iki 19,999 skaičių, duomenų registravimą, tendencijų analizę ir galimybę aktyviai testuoti grandines su testiniu signalu. Tai pilnas įrankis diagnostikai, aptarnavimui ir lauko darbams.

Tikras rankinis osciloskopas – pilnas signalo valdymas

Integruotas osciloskopas su 1 MHz pralaidumu ir 5 MSa/s mėginių ėmimu leidžia stebėti signalus su precedento neturinčiu detalumu šioje klasėje. Trigerio funkcijos, lygio reguliavimas, Auto/Normal/Single režimai ir Infinite Afterglow iškart padaro trumpus trikdžius, šuolius, kritimus ar drebėjimą matomus. Tai didžiulis pranašumas diagnozuojant maitinimo šaltinius, garsą, LIN magistrales, PWM ar automobilių elektroniką.

DDS generatorius aktyviam grandinės testavimui

DST-201 aprūpintas DDS signalo generatoriumi, palaikančiu 13 bangos formas (įskaitant sinusinę, kvadratinę, dantytą, pusiau banginę, laiptinę). Dažnių diapazonas 0–10 kHz, 0.1–3.0 V amplitudė ir reguliuojamas darbo ciklas 0–100% leidžia testuoti stiprintuvus, derinti filtrus, simuliuoti PWM ir tikrinti grandinės atsaką be papildomos įrangos. Vienas įrankis – visiška signalo kontrolė.

Tikras RMS multimetras – pasitikėjimas kiekvienu matavimu

Kaip pilnavertis True RMS multimetras, DST-201 matuoja AC/DC įtampą ir srovę, varžą, talpą, dažnį, temperatūrą, diodus ir grandinės tęstinumą. Jis palaiko Live/Wire (greitos fazės laidų aptikimą), duomenų sulaikymą, automatinį režimą ir išmanią apsaugą nuo perdegimo. Rezultatas – tikslūs, stabilūs ir saugūs matavimai – net ir su iškraipytomis bangomis.

Grafikas vietoj spėliojimų – stebėkite, kaip signalas keičiasi laikui bėgant

Kreivės režimas ir duomenų registravimo funkcija leidžia išsaugoti ir rodyti reikšmių pokyčius laikui bėgant grafiko forma. Tai leidžia lengvai pastebėti nestabilumus, svyravimus, įtampos kritimus ar problemas, kurios pasireiškia tik trumpam. Šis įrankis skirtas realioms problemoms, o ne laboratoriniams idealams.

Užfiksuokite akimirką ir analizuokite ją ramiai, paspausdami HOLD mygtuką

Bangos formos laikymo funkcija leidžia "užšaldyti" bangos formą svarbiu momentu, o duomenų įrašymas leidžia vėliau analizuoti arba eksportuoti. Kai gedimas trunka tik akimirką, DST-201 jį sustabdo ir parodo. Mažiau streso, greitesnės išvados, efektyvesni remontai.

Skaidrus ekranas visomis sąlygomis

Ryškus 2.8-inch TFT spalvotas ekranas siūlo dvi temas: dienos režimą (juoda ant balto) ir naktinį režimą, todėl įrenginys išlieka įskaitomas visiškoje saulės šviesoje, naktį arba valdymo spintelėse. Dideli skaitmenys, grafikai, MIN/MAX ir RMS indikatoriai – visi matomi iš pirmo žvilgsnio.

Galia ir mobilumas be kompromisų

Įmontuota 3000 mAh baterija, įkraunama per USB-C, užtikrina ilgą veikimo laiką ir patogumą naudoti. Programuojamas automatinis išsijungimas (15/30/60 min) taupo energiją, o tvirtas silikoninis dangtelis apsaugo įrenginį nuo smūgių ir dirbtuvių sąlygų. Ši įranga paruošta lauko darbams.

Apgalvota ergonomika ir klasikinis valdymas

Ikoniška funkcijų rankenėlė kartu su modernia sąsaja užtikrina greitą ir intuityvų veikimą. Automatinis atstumo pasirinkimas, logiški meniu ir fiziniai mygtukai suteikia visišką kontrolę net dėvint darbo pirštines. Tai klasikinio dizaino ir šiuolaikinės elektronikos derinys.

Komplekte:

• FNIRSI DST-201
• P6100 osciloskopo zondas
• Testavimo laidai
• Zondas su aligatoriaus spaustukais
• USB kabelis
• Vartotojo vadovas

• Gamintojas: FNIRSI
• Modelis: DST-201
• Įrenginio tipas: 3-in-1 nešiojamas skaitmeninis multimetras: tikrasis RMS multimetras, osciloskopas DDS signalo generatorius
• Ekranas: 2.8" spalvų TFT ekranas su dienos ir nakties režimais
• Raiška: 19,999 skaičiuojasi
• Osciloskopas: 1 MHz pralaidumas, 5 MSa/s mėginių ėmimas, Auto/Normal/Single režimai, begalinis pošvytis, bangos formos laikymas
• Signalų generatorius: DDS, 13 bangos formos, 0–10 kHz, amplitudė 0.1–3.0 V, darbo ciklas 0–100%
• Įtampos matavimas: DC iki 1000 V, AC iki 750 V
• Dabartinis matavimas: AC/DC iki 9.999 A
• Kiti matavimai: Varža, talpa, dažnis, temperatūra, diodų testas, tęstinumo testas, gyvas/laidinis
• Maitinimas: 3000 mAh baterija, USB-C įkrovimas, automatinis išjungimas 15/30/60 min
• Konstrukcija: Sustiprintas korpusas su silikoniniu dangteliu, išmani apsauga nuo perkrovos
