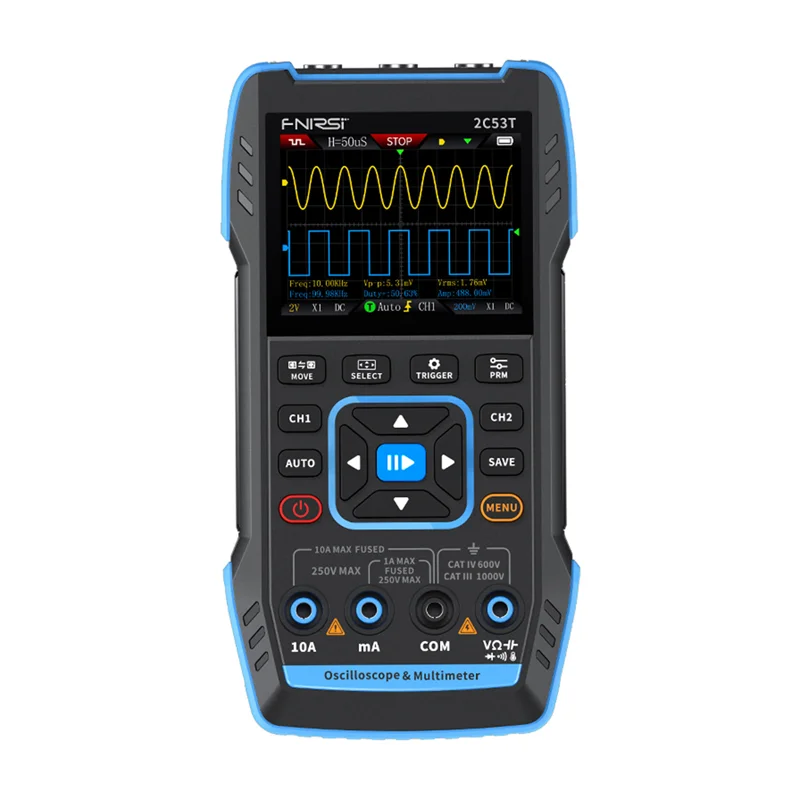

FNIRSI 2C53T 3-in-1 nešiojamas oscilografas multimetras signalų generatorius

FNIRSI 2C53T sujungia 2×50 MHz / 250 MSa/s osciloskopo funkcijas su 8-bit ADC ir 16 k-point atminties buferiu kiekvienam kanalui (prieš/po trigerio), multimetru iki 19999 ir 50 kHz signalo generatoriumi. Įėjimo varža yra 1 MΩ ∥ 15 pF su AC/DC/GND perjungimu. Patvarus ABS korpusas su silikoniniais sluoksniais, 2.8-inch 320×240 px ekranas ir 3000 mAh baterija (iki 4 valandų veikimo) užtikrina judrumą ir nuolatinius matavimus net sudėtingomis sąlygomis. Įrenginys yra CAT II 300 V sertifikuotas, su dviem keraminiais saugikliais ir per didelio įtampos apsaugos grandine. Su bangos formos įrašymu ir programinės įrangos atnaujinimais visada galite kontroliuoti savo rezultatus ir prieigą prie naujausių funkcijų.

Spalvotas ekranas ir multimetras

2.8 " ekranas su 320×240 px raiška pateikia spalvotas bangas su "begalinio švytėjimo" funkcija (išlaikant signalo pėdsaką ekrane net ir jam išnykstant), išlaikydamas bangos pėdsaką ekrane. Y–T, Rolling ir X–Y režimai (vadinamieji Lissajous figūros fazių skirtumams tarp signalų analizuoti) palengvina fazių ryšių stebėjimą, o didelis ryškumas užtikrina skaitomumą visomis sąlygomis. Įmontuotas multimetras, kurio raiška siekia iki 19999, leidžia matuoti DC/AC, žemas ir dideles sroves, varžą, talpą, diodus, temperatūrą ir tęstinumą (skambutis). Išmaniosios apsaugos apsaugo vartotoją ir įrangą nuo perkrovos.

Pažangi aparatinės įrangos architektūra

Profesionali ARM + FPGA + aukštos našumo ADC kombinacija, naudojama staliniuose osciloskopuose, užtikrina greitą paleidimą ir tikslų signalo atkūrimą. Trigerių sistema siūlo Edge (kylantį/krentantį), Pulse Width, Video ir Slope režimus su iki 50% prieš trigerį ir 50% po trigerio, todėl net trumpiausios anomalijos fiksuojamos neprarandant detalių.

Signalų generatorius

Įmontuotas funkcijų generatorius siūlo įtampą iki ±400 V ir dažnį iki 50 kHz, taip pat 13 bangos formas (sinuso, kvadrato, trikampio, pjūklo, rampos, impulso, triukšmo ir kt.) su reguliuojamu poslinkiu (signalo poslinkiu lyginant su nuliu) ir amplitude 10 mV/div žingsniais, leidžiančius testuoti filtrus, stiprintuvus ir analogines grandines be papildomos įrangos.

Automatinis matavimo nustatymas

AUTO funkcija reguliuoja atstumą ir paleidimą vienu mygtuku, leidžiant iš karto matyti bangos formą be daug laiko reikalaujančių konfigūracijų. Papildomų vieno ir normalaus režimų supaprastinimų palaikymas veikia su greitais lauko matavimais. Pakanka vieno paspaudimo, kad būtų išsaugota bangos formos ekrano nuotrauka osciloskopo atmintyje arba tiesiogiai kompiuteryje per USB. Tai palengvina rezultatų archyvavimą ir tolesnę analizę bet kokioje aplinkoje.

Izoliuoti matavimo kanalai

Du visiškai nepriklausomi įėjimai, CH1 ir CH2, kurių pralaidumas yra 50 MHz, pašalina tarpusavio trukdžius, didindami matavimo tikslumą. Mėginių ėmimas 250 MSa/s greičiu atkuria PWM impulsus ir maitinimo šaltinio bangavimą maksimaliu tikslumu.

Tvirtas dizainas

Silikonu dengtas ABS (akrilonitrilo butadieno stirenas – didelio stiprumo plastikas) korpusas suteikia atsparumą kritimams ir smūgiams, o auksu dengtos PCB (spausdintinės plokštės) bėgeliai yra atsparūs korozijai. 3000 mAh baterija garantuoja iki 3 valandų veikimą. Išskleidžiamas stovas leidžia įrenginį pastatyti bet kokiu kampu, o ergonominiai mygtukai ir USB-C lizdas užtikrina patogų valdymą ir įkrovimą.

Komplekte:

• FNIRSI 2C53T 3-in-1 nešiojamas osciloskopas
• 10 × matavimo zondai (1 pc.)
• Zondas su aligatoriaus spaustukais
• Multimetrų laidai
• Įkrovimo laidas
• Nešimo krepšys
• Vartotojo vadovas

Produkto parametrai

• Ekranas: 2.8-inch HD spalvų ekranas
• Raiška: 320 × 240
• Įkrovimo specifikacijos: USB-C ( 5 V / 1 A )
• Baterija: 3000 mAh ličio jonų
• Palaikomos funkcijos: Osciloskopas, signalo generatorius, multimetras (funkcijos parametrų detalės)
• Budėjimo trukmė: 6 valandų (laboratorijos maksimumas)
• Kalba: Kinų ir anglų
• Matmenys: 167 × 89 × 35 mm
• Svoris: 300 g

Osciloskopo parametrai

• Kanalai: Dviejų kanalų
• Imtis: 250 MSa/s
• Analoginis pralaidumas: 50 MHz (kiekvienas kanalas atskirai 50 MHz )
• Atminties gylis: 1 kpoint
• Impedansas: 1 MΩ
• Laiko intervalas: 10 ns – 20 s
• Vertikalus jautrumas: 10 mV/divizija – 10 V/divizija (× 1)
• Maksimali matavimo įtampa: ±400 V
• Trigerio režimas: AUTO /Normalus/Vienišas
• Ekrano režimas: Y-T/Rolling/X-Y
• Sujungimas: AC/DC
• Pėdsakų išlikimas: OFF, 500 ms, 1 s, ∞
• Matematinės funkcijos: 8 pagrindinės operacijos + FFT
• Bangos formos fiksavimas: Taip
• Bangos formos eksportas: Taip
• Žymeklio matavimas: Taip

Signalo generatoriaus parametrai

• Kanalas: Vienas kanalas
• Dažnumas: 1 Hz – 50 kHz
• Amplitudė: 0.1 – 3.0 V

Multimetrų parametrai

• DC įtampa: 1.9999 V / 19.999 V / 199.99 V / 1000 V ±( 0.5% +3 )
• AC įtampa: 1.9999 V / 19.999 V / 199.99 V / 750.0 V ±( 1% +3 )
• DC dabartinis: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.2% +3 )
• AC dabartinis: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.5% +3 )
• Pasipriešinimas
• 9.999 MΩ / 1.9999 MΩ / 199.99 kΩ / 19.999 kΩ ±( 0.5% +3 ); 1.9999 kΩ / 199.99 Ω ±( 2.0% +3 )
• Talpa: 9.999 mF / 99.99 mF ±( 5.0% +20 )
• Temperatūra: – 55 °C – 1300 °C (– 67 °F – 2372 °F) ±( 2.5% +5 )
• Diodų matavimas: Taip
• Tęstinumo testas: Taip
