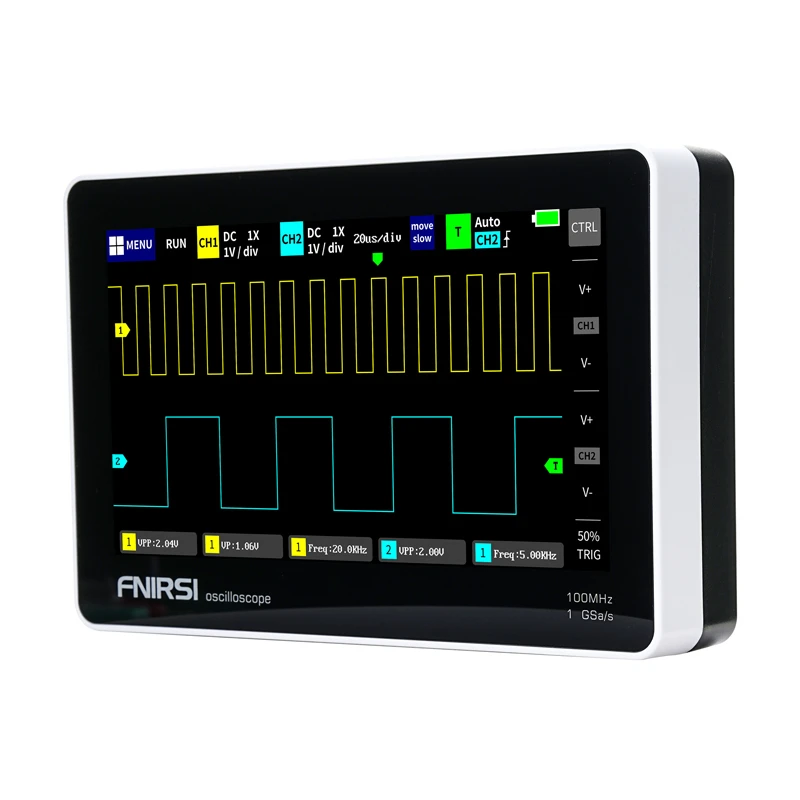

FNIRSI 1013D 7" nešiojamas planšetinis oscilografas

FNIRSI 1013D nešiojamas osciloskopas su 7 colių lietimui jautriu ekranu, 2 matavimo kanalais, 100 MHz pralaidumu ir 1 GSa/s mėginių ėmimo dažniu leidžia tiksliai analizuoti signalus tarnyboje, dirbtuvėse ir elektroninių įrenginių projektavime. Įrenginys aprūpintas lengvai skaitomu 800x480 TFT ekranu, automatiniu vieno mygtuko signalo reguliavimu ir bangos formos įrašymo funkcija, leidžiančia patogiai ir greitai matuoti bet kur. Analoginės ir skaitmeninės signalo analizės palaikymas daro jį tinkamą įrangos aptarnavimui ir DIY taikymams. Įmontuota 6,000 mAh ličio baterija leidžia įrenginiui veikti apie 4 valandų.

Skaidrus jutiklinis ekranas

FNIRSI 1013D turi 7-inch TFT LCD ekraną su 800x480 raiška, suteikiančiu didelį ryškumą, kontrastą ir tikslų bangos formos atkūrimą. Jutiklinis ekrano valdymas leidžia greitai priartinti, panoramuoti ir keisti matavimo parametrus, pagreitinant darbą be fizinių mygtukų poreikio. Ekranas pagamintas naudojant talpinę technologiją, žinomą iš šiuolaikinių išmaniųjų telefonų, kuri užtikrina sklandų veikimą ir jokių vėlavimų keičiant nustatymus. Žymeklio matavimo funkcija leidžia tiksliai nuskaityti signalo amplitudę, periodą ir dažnį be poreikio konvertuoti vienetus iš ekrano tinklelio, kas ypač naudinga iškraipytiems signalams ar stačiakampėms bangoms su triukšmu.

Du matavimo kanalai

Įrenginys aprūpintas dviem matavimo kanalais, kurių įėjimo varža yra 1 MΩ, leidžiantys analizuoti du signalus vienu metu, todėl lengviau palyginti stiprintuvo grandinių, keitiklių įėjimą ir išėjimą arba PWM signalo analizę. Tai daro taikymo sritis daug platesnę nei vieno kanalo modeliuose. Taip pat galite atlikti Lissajous modelio analizę XY režimu, kuris leidžia nustatyti dažnį, amplitudę ir fazės poslinkį tarp dviejų signalų grupių.

Automatinis signalo reguliavimas

Vieno mygtuko automatinio reguliavimo funkcija leidžia akimirksniu reguliuoti signalo matavimo parametrus be rankinio kalibravimo. Dėl to FNIRSI 1013D gali per 1 sekundę sureguliuoti 1 Vpp signalo nustatymus, taupydamas laiką ir didindamas darbo efektyvumą. Įmontuotas fuzzy logic algoritmas užtikrina aukštą tikslumą ir automatiškai patalpina signalą ekrano centre, todėl analizė tampa daug paprastesnė.

Apsauga nuo pažeidimų

Osciloskopas naudoja įmontuotus apsaugos nuo viršįtampių modulius iki 400 V, kad būtų išvengta atsitiktinio prietaiso pažeidimo matuojant aukštos įtampos signalus, net jei zondas nėra nustatytas 10X režimui. Tai leidžia saugiai testuoti maitinimo ir aukštos įtampos grandines.

Duomenų saugojimas ir eksportas

FNIRSI 1013D siūlo vidinę 1 GB atmintį, leidžiančią saugoti iki 1,000 vaizdų ir 1,000 bangos formų rinkinius. Tai leidžia greitai išsaugoti vieno paspaudimo matavimo rezultatus ir eksportuoti juos per USB į kompiuterį tolesnei analizei. Bangų formų valdymo funkcija leidžia peržiūrėti saugomų bangų miniatiūras, priartinti, ištrinti ir analizuoti jas tiesiogiai įrenginyje esančiu žymekliu – panašiai kaip išmaniojo telefono galerijoje, kas padidina duomenų valdymo patogumą.

Pažangios paleidimo funkcijos

Osciloskopas siūlo pilną trigerių režimų rinkinį – Auto, Single ir Normal. Ši sistema leidžia testuoti staigius impulsinius uždegimo signalus, IR nuotolinio valdymo signalus arba sinusoidinius signalus, priklausomai nuo pasirinkto režimo, todėl įrenginys yra universalus diagnostikos įrankis. Taip pat galite nustatyti trigerio kraštą (kylantį/krentantį) ir trigerio kanalą, leidžiantį tiksliai užfiksuoti dominančius signalo fragmentus.

Komplekte:

• FNIRSI 1013D nešiojamas jutiklinis osciloskopas
• Zondas ( 100 MHz ) x2
• USB įkroviklis
• Vartotojo vadovas

• Gamintojas: FNIRSI
• Modelis: 1013D
• Kanalų skaičius: 2
• LCD ekrano dydis: 7 colių
• LCD rezoliucija: 800 x 480
• Ekranų technologija: TFT
• Pralaidumas: 100 MHz
• Mėginių ėmimo dažnis: 1 GSa/s
• Didžiausia testinė įtampa: 1X: 40V 10X: 400V
• Žymeklis: XY padėtis Gaidukas Y
• Riedėjimo režimas: Palaikoma
• Automatinis vieno mygtuko nustatymas: Palaikoma
• Bangos formos saugojimas: 1000 vaizdai + 1000 bangos formos
• Bangos formos valdiklis: Palaikoma
• Įtampos tikslumas: ± 2%
• Kilimo laikas: < 3 ns
• Atminties gylis: 240 Kbit
• Įėjimo varža: 1 MΩ
• Jautrumas: 50 mV ~ 500 V
• Laiko bazė: 50 s ~ 10 ns
• Trigerio režimas: Vienguba / Normali / Automatinė
• Gaiduko kraštas: Kylant / Leidžiantis žemyn
• Sujungimas: AC / DC
• Dažnio tikslumas: ±0,01%
• Parametrai: Iš viso 12 tipų
• Baterija: Ličio su talpa 6000 mAh
• Veikimo laikas: 4 valandos
• Plėtra: USB eksportas
• Įkrovimas: USB-C 5V 2A/3A/4A
• Matmenys: 184 x 124 x 50 mm
