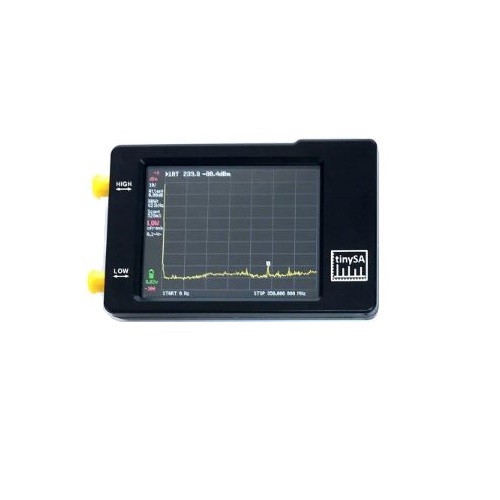

Анализатор спектра

Характеристики. Интерфейс пользователя. Разрешение дисплея: 320*240 пикселей. Диагональ: 2.8". Цвет: 16 бит на пиксель RGB. Резистивное сенсорное управление, поворотно-нажимной переключатель и управление через последовательный USB-порт. На внутренней PCB предусмотрен опциональный порт TTL USART, программная поддержка пока не реализована. Линейный источник питания уменьшает импульсные помехи. Входные и выходные характеристики tinySA разделены на 4 режима. Режим низкочастотного входа. Частотный диапазон: от 100kHz до 350MHz, с некоторыми ограничениями до 10kHz. Входное сопротивление: 50 ohm при ослаблении 10dB и более. Ручное и автоматическое ослабление от 0dB до 31dB с шагом 1 dB. Абсолютный максимальный входной уровень: +10dBm при внутреннем ослаблении 0dB. Абсолютная максимальная кратковременная пиковая мощность: +20dBm при ослаблении 30dB. Рекомендуемый максимум: +5dBm при автоматическом внутреннем ослаблении. Для наилучших измерений входная мощность должна быть ниже -25dBm. Точка пересечения интермодуляции третьего порядка IIP3: +15dBm при ослаблении 0dB. Точка компрессии 1dB: -1dBm при ослаблении 0dB. Разрешение детектора мощности: 0.5dB, частотная линейность +/-1dB. Абсолютная точность уровня после калибровки: +/- 1dB. Минимальный различимый сигнал при полосе 30kHz: -102dBm. Точность частоты равна выбранной полосе разрешения. Фазовый шум: -90dB/Hz при отстройке 100kHz и -115dB/Hz при 1MHz. Динамический диапазон без паразитных составляющих при полосе 30kHz: 70dB. Ручные фильтры: 3, 10, 30, 100, 300, 600kHz. Автоматический выбор одного из 57 фильтров. Разрешение экрана: 51, 101, 145 или 290 точек. Скорость сканирования: более 1000 точек/секунду с самыми широкими фильтрами. Автоматическая оптимизация фактических точек охватывает весь диапазон независимо от выбранной полосы. Подавление паразитных сигналов помогает определить, создаётся ли сигнал внутри прибора или присутствует на входе. После небольшой доработки аппаратной части (HW) можно прослушивать демодулированный звук. Режим высокочастотного входа. Частотный диапазон: от 240MHz до 960MHz. Входное сопротивление зависит от частоты и отличается от 50 ohm. Из-за отсутствия входного полосового фильтра мощные сигналы вне 240MHz–960MHz могут искажать сигналы внутри полосы. Абсолютный максимум без ослабления: +10dBm. IIP3: -5dBm без внутреннего ослабления. Точка компрессии 1dB: -6dBm без внутреннего ослабления. Разрешение детектора: 0.5dB, частотная линейность +/-1dB. Абсолютная точность после калибровки: +/- 1dB. Минимальный различимый сигнал при полосе 30kHz: -115dBm. Точность частоты равна выбранной полосе. Динамический диапазон без паразитных составляющих при 30kHz: 50dB. Ручные фильтры: 3, 10, 30, 100, 300, 600kHz. Автоматический выбор одного из 57 фильтров. Опциональный зависящий от частоты аттенюатор 25dB–40dB; при его включении ошибка уровня возрастает до +/- 10dB. Разрешение экрана: 51, 101, 145 или 290 точек. Скорость сканирования: более 1000 точек/секунду с самыми широкими фильтрами. Автоматическая оптимизация обеспечивает покрытие всего диапазона. После небольшой доработки аппаратной части (HW) можно прослушивать демодулированный звук. Режим низкочастотного выхода. Синусоидальный выход с гармониками ниже -40dB относительно основной. Частотный диапазон: от 100kHz до 350MHz. Точность уровня: +/- 2dB во всём диапазоне. Частотное разрешение: 156Hz ниже 47MHz или 312Hz выше 47MHz. Уровень регулируется от -76dBm до -6dBm с шагом 1dB. Опциональны AM, узкая FM и широкая FM с частотой от 50Hz до 6kHz либо медленное сканирование выбранного диапазона. Возможна развёртка уровня во всём выходном диапазоне. Режим высокочастотного выхода. Прямоугольный сигнал. Диапазон: от 240MHz до 960MHz. Частотное разрешение: 156Hz ниже 480MHz или 312Hz выше 480MHz. Уровень регулируется с переменным шагом от -38dBm до +9dBm. Опциональны узкая FM и широкая FM с частотой от 50Hz до 6kHz либо медленное сканирование выбранного диапазона. Опорный генератор. Опциональный прямоугольный сигнал с основной составляющей -25dBm на разъёме высокочастотного входа/выхода. Частота: 1MHz, 2MHz, 4MHz, 10MHz, 15MHz или 30MHz. Аккумулятор. Максимальное время зарядки: 1 час от USB-порта или зарядного устройства с током не менее 500mA. Работа от полностью заряженного аккумулятора: не менее 2 часов. Гарантия: 24 месяца.
