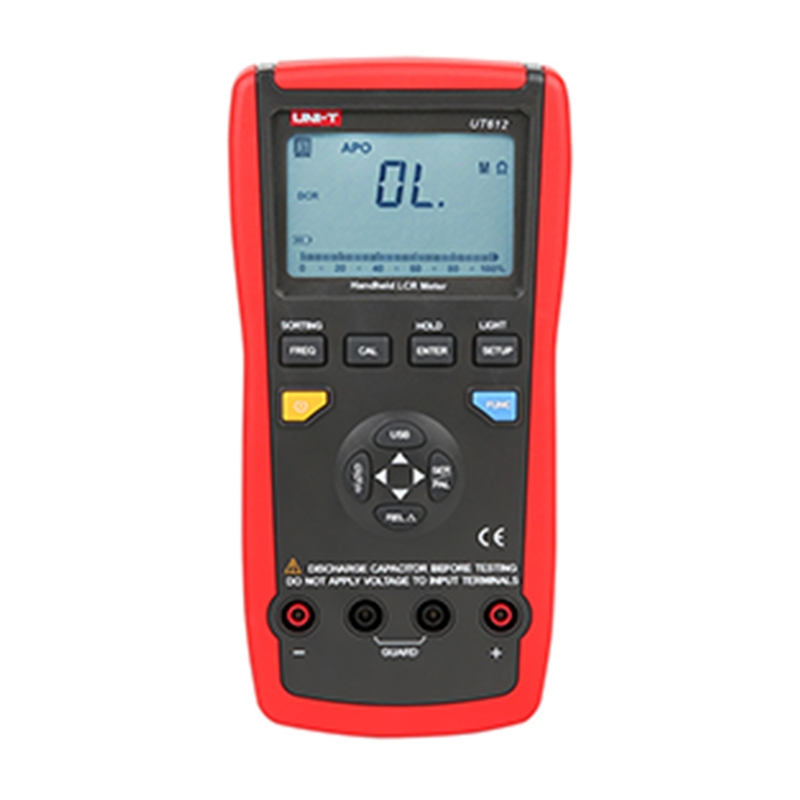

Uni-T LCR matuoklis UT612

Uni-T UT612 LCR matuoklis yra pažangus matavimo įrankis, skirtas tiksliam induktyvumo, talpos ir varžos matavimui plačiame diapazone – nuo 20 μH iki 2000 H, 200 pF iki 20 mF, ir 20 Ω iki 200 MΩ. Įrenginys veikia penkiais testavimo dažniais (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), siūlydamas serijinius ir lygiagrečius matavimo režimus bei palaikymą parametrams, tokiems kaip L, C, R, DCR, Q, D, θ ir ESR. Dėl didelio tikslumo, automatinio komponentų atpažinimo LCR ir USB sąsajos, galinčios saugoti iki 60,000 rezultatų, UT612 yra idealus naudoti gamybos linijose, komponentų inspekcijose ir elektronikos remonte.

Išsamios matavimo funkcijos

Matuoklis siūlo ne tik pagrindinius LCR matavimus, bet ir pažangesnes galimybes, tokias kaip kokybės faktorius, nuostoliai ar fazės kampas. Palyginimo funkcija ir nuokrypio matavimas padeda greitai įvertinti, ar tam tikras komponentas atitinka nurodytas tolerancijas, kas pagreitina kokybės kontrolę ir diagnostiką. Dėl USB sąsajos skaitiklis gali būti prijungtas prie kompiuterio ir išsaugoti iki 60,000 matavimo rezultatus. Šis sprendimas ypač naudingas, kai svarbi ilgalaikė duomenų dokumentacija ir analizė. Automatinio išjungimo funkcija padeda taupyti baterijos veikimo laiką, o žemos baterijos indikatorius ( ≤6.8 V ) apsaugo nuo netikėtų trikdžių. Įrenginį galima maitinti tiek 9V baterija, tiek USB, suteikiant didesnį lankstumą. Komplekte yra, be kita ko, SMD zondas, USB kabelis ir programinė įranga, todėl skaitiklis paruoštas naudoti iš karto.

Komplekte

• Baterija
• SMD zondas
• USB kabelis
• Daugiafunkcis lizdas
• Vartotojo vadovas

• Gamintojas: Uni-T
• Modelis: UT612
• Induktyvumas: 20 μH ~ 2000 H ( ±0.5% + 5 )
• Talpa: 200 pF ~ 20 mF ( ±0.5% + 5 )
• Pasipriešinimas: 20 Ω ~ 200 MΩ ( ±0.3% + 5 )
• Palaikomi parametrai: L, C, R, DCR, Q, D, θ, ESR
• Testavimo dažnumas: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Testo įtampa: 0.6 Vrms
• Ekranas: LCD ( 40 × 63 mm )
• Skaičiai: 20,000
• D/Q skaičiuojasi: 2,000
• D/Q rezoliucija: 0.001
• Maitinimas: 9V baterija (6F22) arba USB energija
• Matmenys: 96 × 193 × 47 mm
• Svoris: 374 g
