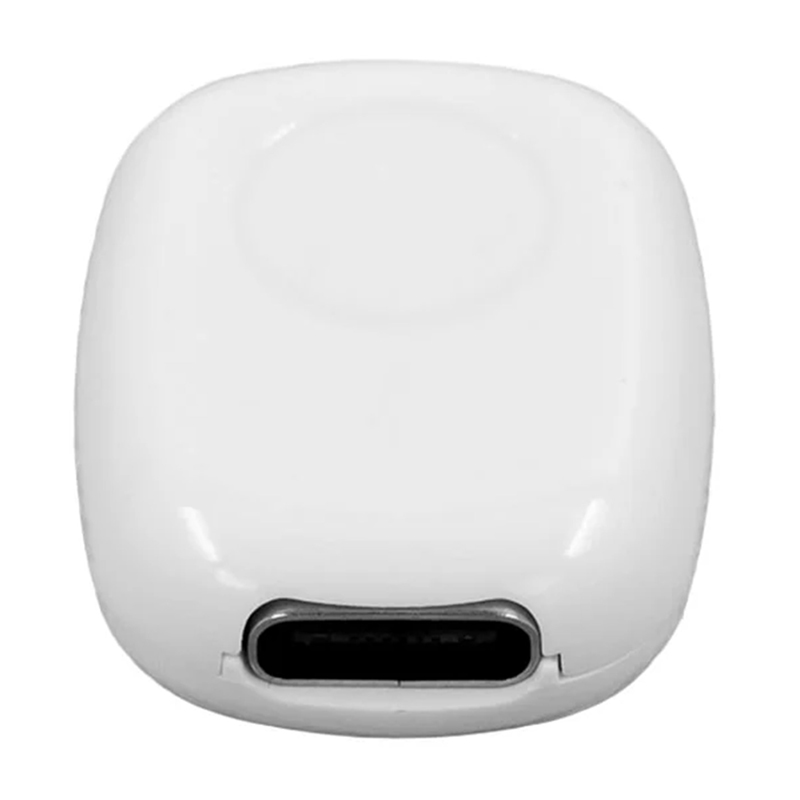

Shelly The Pill Universal WiFi/Bluetooth Jutiklis

Shelly The Pill yra kompaktiškas modulis, sukurtas darbui su jutikliais ir automatizavimo sistemomis. Įrenginys leidžia stebėti temperatūrą, drėgmę, įtampą ir skaitmenines būsenas, o dėl periferinių režimų veikia su analoginiais ir skaitmeniniais jutikliais. Varomas USB-C, jis gali nuolat veikti techninėse ir namų instaliacijose. Mažas dydis, dvigubas 2.4 GHz WiFi ir Bluetooth BLE 4.2 ryšys leidžia lengvai integruotis net ir erdvėse, kur vietos ribota.

Temperatūros ir drėgmės stebėjimas

Įrenginys veikia plug-and-play režimu su populiariais DS18B20 temperatūros jutikliais bei DHT22 temperatūros ir drėgmės jutikliais. Jis palaiko iki penkių DS18B20 zondų vienu metu, leidžiant stebėti kelis matavimo taškus vienu metu. Jis tinkamas temperatūros kontrolei baseinuose, akvariumuose, vandens talpose ir techninėse sistemose.

Išsamios konfigūracijos galimybės

Modelis pagrįstas ESP32-C3 mikrovaldikliu (8 MB Flash) ir siūlo Shelly Gen3 platformai būdingas savybes. Ji leidžia kurti tvarkaraščius, naudoti webhook'us, palaikyti MQTT, šifruoti komunikaciją ir kurti savo scenarijus. Integracija su išorinėmis sistemomis įmanoma per MQTT, WebSocket arba HTTP, leidžiant lengvai integruoti įrenginį į sudėtingas automatizavimo sistemas.

Įvairūs veikimo režimai

Shelly The Pill siūlo konfigūruojamus veikimo režimus skaitmeniniams įėjimams ir išėjimams, taip pat analoginį matavimą. Įėjimai ir išėjimai veikia 3.3 V, o skaitmeninis režimas gali būti nustatytas nepriklausomai kaip įėjimas arba išėjimas. Įrenginyje įmontuotas analoginis voltmetras matuoja įtampas 0-2.5 V, o išorinis plėtimo modulis leidžia matuoti iki 30 V DC. Tai leidžia įrenginiui veikti su durų jutikliais, judesio jutikliais, potvynio jutikliais ir kitais paprastais skaitmeniniais jutikliais.

Pratęsimai ir DC apkrovos valdymas

Funkcionalumą galima išplėsti turimais priedais. Išorinis SSR modulis leidžia dviejų kanalų valdyti mažos DC apkrovos įrenginius iki 30 V / 300 mA, tokius kaip LED indikatoriai, maži ventiliatoriai ar solenoidiniai vožtuvai. 0–30 V analoginis modulis leidžia stebėti įtampas 3.7 V, 12 V arba 24 V baterijų sistemose.

Kompaktiškas dizainas ir USB-C maitinimo šaltinis

26 × 19.95 × 8.5 mm korpusas ir tik 3 g svoris leidžia įrenginį montuoti praktiškai bet kur. Maitinimas tiekiamas per USB-C prievadą su 5 V įtampa, o energijos suvartojimas neviršija 1 W. Tai leidžia The Pill veikti žemos įtampos įrenginiuose ir sistemose, pagrįstose USB maitinimo šaltiniais.

Komplekte

• Jutiklis
• USB-C jungiamasis kabelis

• Gamintojas: Shelly
• Produkto pavadinimas: Tabletė
• Spalva: balta
• Matmenys: 26 × 19.95 × 8.5 mm
• Svoris: 3 g
• Korpuso medžiaga: plastikas
• Darbinė temperatūra: -20°C – 40°C
• Drėgmė: 30% – 70% RH
• Maitinimas: 5 V DC (per USB Type-C prievadą)
• Energijos sąnaudos: < 1 W
• Žemas slenkstis: < 0.83 V
• Aukštas slenkstis: > 2.48 V
• Maksimali skaitmeninė įėjimo įtampa: 3.3 V
• Maksimali perjungimo įtampa: 3.3 V
• Maksimali perjungimo srovė: 20 mA
• DC voltmetras (įmontuotas): 0–2.5 V
• DC voltmetras (su išoriniu priedu): 0–30 V
• Įtampos matavimo tikslumas: ±( 2% + 5 skaitmenys)
• Palaikomi išoriniai jutikliai: 1 × DHT22 iki 5 × DS18B20
• WiFi jungiamumas: 802.11 b/g/n 2401–2483 MHz
• Maksimali WiFi perdavimo galia: < 20 dBm
• WiFi diapazonas: iki 30 m patalpose ir iki 50 m lauke (priklausomai nuo sąlygų)
• Bluetooth ryšys: BLE 4.2 2402–2480 MHz
• Maksimali Bluetooth perdavimo galia: < 10 dBm
• Veikimo diapazonas: iki 10 m patalpose ir iki 30 m lauke (priklausomai nuo sąlygų)
• Procesorius: Shelly ESP32-C3 ( ESP-Shelly-C38F )
• Flash atmintis: 8 MB
