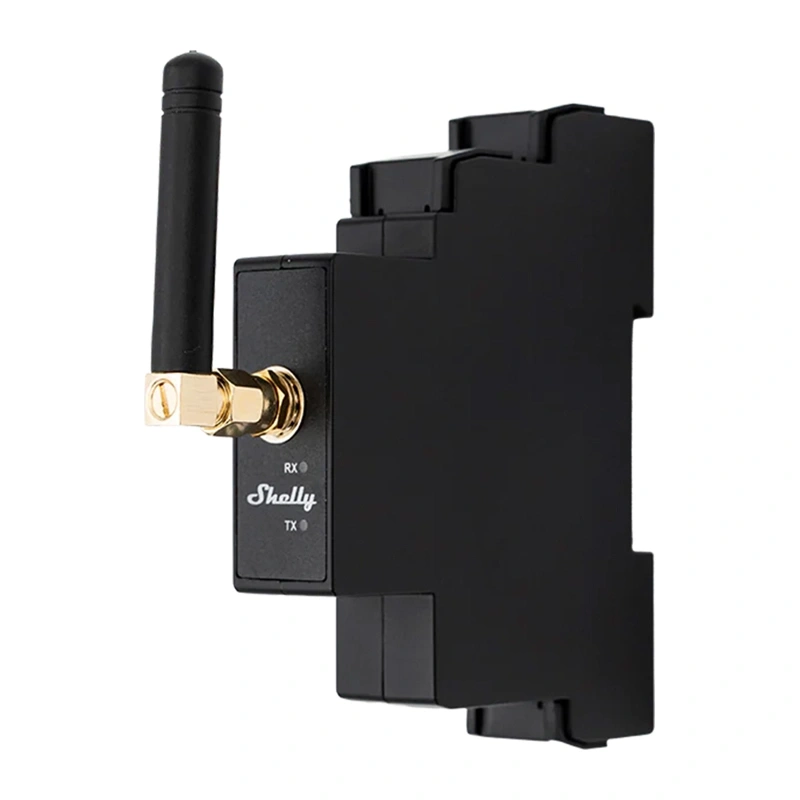

SHELLY Pro LoRa papildomas modulis

Shelly Pro LoRa priedas yra galvaniškai izoliuotas plėtimo modulis, skirtas suderinamiems Shelly Pro serijos įrenginiams, leidžiantis belaidį ryšį naudojant LoRa (Long Range) technologiją iki 5 km atstumu. Šis sprendimas buvo sukurtas instaliacijoms, kur tradiciniai Wi-Fi ar laidiniai tinklai nesuteikia pakankamos aprėpties arba kur jų naudojimas yra nepraktiškas. Dėl kompaktiško dydžio, DIN bėgelių tvirtinimo ir lengvos integracijos su Shelly Pro įrenginiais, modulis leidžia plėsti esamą automatizavimo sistemą be papildomų vartų ar sudėtingos infrastruktūros. Tai idealus pasirinkimas pramonės objektams, ūkiams, savivaldybių įrenginiams ir dideliems komerciniams pastatams, kur patikimas ryšys yra itin svarbus.

Long-Range Susisiekimas

LoRa technologija buvo sukurta energiją taupančiam belaidžiam ryšiui labai dideliais atstumais. Shelly Pro LoRa priedas leidžia perduoti duomenis iki 5 km atstumu, todėl puikiai tinka situacijoms, kai įrenginiai yra toli vienas nuo kito arba veikia vietovėse su ribotu tinklo aprėptimi. Stabili komunikacija palaikoma net sudėtingose aplinkose, tokiose kaip pramonės salės, sandėliai, dideli objektai ar objektai su daugybe konstrukcinių kliūčių. Šis sprendimas leidžia išlaikyti visišką automatizacijos kontrolę net ir ten, kur standartinės komunikacijos technologijos nepavyksta.

Dar geresnis nuotolis dėl išorinės antenos

Modulis aprūpintas SMA jungtimi, leidžiančia prijungti pridėtą anteną arba naudoti modelį su didesniu stiprinimu. Antena taip pat gali būti nukreipta už metalinių jungiklių ribų, kas žymiai pagerina signalo kokybę ir padidina ryšio nuotolį. Tai leidžia lengvai pritaikyti įrenginį konkrečioms įstaigos sąlygoms, užtikrinant stabilų duomenų mainų procesą net sudėtingomis sąlygomis.

Paprasta integracija su Shelly Pro įrenginiais

Shelly Pro LoRa priedas nėra atskiras įrenginys – jis veikia su suderinamomis Shelly Pro relėmis ir moduliais, iš kurių gauna energiją ir su kuriais bendrauja per specialią nuosekliąją sąsają. Sprendimas sukurtas taip, kad leistų greitai išplėsti esamą instaliaciją, nereikalaujant papildomų maitinimo šaltinių ar sudėtingos aparatūros konfigūracijos. Norint užmegzti LoRa komunikaciją, reikia bent dviejų suderinamų įrenginių su LoRa palaikymu – dviejų Shelly Pro LoRa Add-on modulių arba vieno Shelly Pro įrenginio su integruota LoRa palaikymu ir vieno Shelly Pro LoRa Add-on modulio.

Automatizavimas, pritaikytas jūsų poreikiams

Palaikymas individualiems scenarijams leidžia kurti pažangius automatizavimo scenarijus, pritaikytus konkrečioms programoms. Modulis gali veikti vienas prie vieno, vienas prie daugelio, daug prie vieno arba daugelis prie daugelio, suteikdamas didelį lankstumą sistemos projektavimui. Tuo pačiu metu Shelly Pro įrenginys išlaiko standartines funkcijas, vienu metu veikdamas kaip vietinis valdiklis ir LoRa komunikacijos centras. Tai leidžia kurti sudėtingas valdymo sistemas neaukojant esamų įrenginių galimybių.

Saugus ir Energy-Efficient ryšys

Įmontuotas AES-CCM šifravimas apsaugo perduodamus duomenis nuo neteisėtos prieigos, užtikrindamas saugų ryšį net didelio masto įrenginiuose. Papildoma saugumo priemonė yra galvaninė izoliacija, kuri padidina modulio veikimo patikimumą ir padeda apsaugoti prijungtus įrenginius nuo trukdžių bei nepageidaujamo srovės srauto tarp grandinių. Modulis palaiko unicast, multicast ir transliacijos komunikaciją pagal Shelly protokolą, kas palengvina sudėtingų įrenginių tinklų kūrimą. Mažas energijos suvartojimas (mažiau nei 150 mW) sumažina energijos suvartojimą, o palaikymas mažos galios režimui EU868 juostoje leidžia optimizuoti perdavimą ir efektyvią komunikaciją pagal taikomą darbo ciklą.

Vienas sprendimas, daugybė taikymų

Shelly Pro LoRa priedas idealiai tinka įrenginiams, išsidėsčiusiems didelėje teritorijoje arba sunkiai pasiekiamose vietose. Jis gali valdyti gatvių ir automobilių stovėjimo aikštelių apšvietimą, automatiškai koreguodamas veiklos grafiką pagal eismo intensyvumą ar oro sąlygas, stebėdamas energijos suvartojimą ir aptikdamas gedimus. Žemės ūkyje ji leidžia nuotoliniu būdu valdyti siurblius, drėkinimo sistemas ir apšvietimą didelėse teritorijose, padedant sumažinti vandens ir energijos suvartojimą. Jis taip pat puikiai veikia sandėliuose, kur leidžia valdyti zoninį apšvietimą, šildymą ir vėdinimą, taip pat stebėti įrangos veikimą. Modulis taip pat naudojamas atokiose techninėse įstaigose ir saulės elektrinėse, leidžiantis nuotoliniu būdu stebėti įrenginius, stebėti jų būklę ir greitai aptikti našumo sumažėjimą ar gedimus, kas lemia trumpesnį prastovų laiką ir mažesnes eksploatavimo išlaidas.

Bendroji informacija

• Gamintojas: Shelly
• Modelis: LoRa Priedas x1

Fizinės specifikacijos

• Matmenys (H × W × D): 94 × 19 × 78 mm (be antenos, su tvirtinimo laikikliu) 94 × 19 × 92 mm (su antena, su tvirtinimo laikikliu)
• Svoris: 45 g (be antenos, su tvirtinimo laikikliu) 52 g (su antena, su tvirtinimo laikikliu)
• Tvirtinimas: DIN Via Via Shelly nuosavą nuosekliąją sąsają ryšiui su suderinamu Shelly įrenginiu
• Korpuso medžiaga: Plastikas
• Korpuso spalva: Juoda

Eksploatavimo sąlygos

• Darbinė temperatūra: Nuo -20°C – 40°C
• Drėgmė: Nuo 30% iki 70% RH
• Maksimalus darbinis aukštis: 2000 m virš jūros lygio

Elektros specifikacijos

• Maitinimas: 3.3 V (iš suderinamo Shelly įrenginio)
• Energijos sąnaudos: < 150 mW

LoRa

• Radijo dažnių (RF) juosta: EU868
• Maksimali RF perdavimo galia: < 14 dBm
• Veikimo diapazonas: Iki 5000 m (priklausomai nuo aplinkos sąlygų)

Suderinama antena

• Dažnių diapazonas: 863–870 MHz
• Impedansas: 50 Ω
• SWR: < 3.0
• Jungtis: SMA-M

Suderinami įrenginiai

• Suderinami Shelly Pro įrenginiai: Shelly Pro 1 Shelly Pro 1PM Shelly Pro 2 Shelly Pro 2PM Shelly Pro 3EM Shelly Pro Dimmer 0/1–10 V PM Shelly Pro Dimmer 1PM Shelly Pro Dimmer 2PM Shelly Pro EM-50 Shelly Pro RGBWW PM
