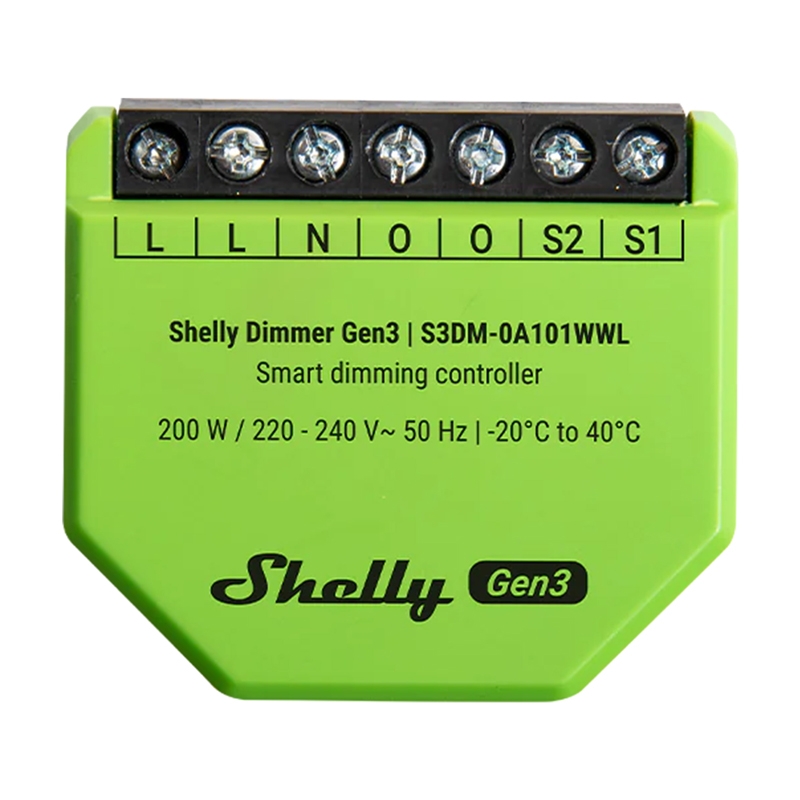

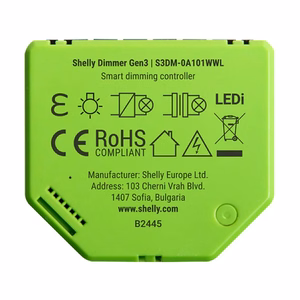

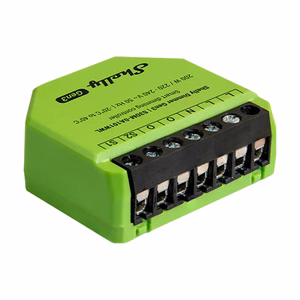

Shelly Dimmer Gen3 WiFi šviesos valdiklis

Shelly Dimmer Gen3 yra kompaktiškas, vieno kontūro šviesos reguliatorius, leidžiantis tiksliai valdyti apšvietimo ryškumą iš išmaniojo telefono, planšetinio kompiuterio, kompiuterio ar namų automatizavimo sistemos. Jis veikia per Wi-Fi vietinį tinklą be papildomo centro, taip pat palaiko nuotolinį valdymą per debesį. Jis gali veikti tiek su neutraliu laidu, tiek be jo. Įrenginys taip pat siūlo Wi-Fi signalo stiprinimą, sąveiką su Bluetooth ir BLE Gateway bei įvairias automatizavimo galimybes, įskaitant tvarkaraščius, scenarijus ir integraciją su tokiomis sistemomis kaip Home Assistant, Google Home, Alexa ar SmartThings.

Darbas su neutraliu laidu ir be jo

Shelly Dimmer Gen3 leidžia montuoti tiek su neutraliu laidu, tiek be jo, kas yra labai svarbu montuojant esamas instaliacijas. Norint veikti be neutralaus laido, reikalingas apėjimo modulis, jei apkrova mažesnė nei 20 vatų – toks sprendimas apsaugo lempą nuo atsitiktinio užsidegimo po išjungimo.

Tikslūs matavimai ir apsauga

Kai neutralus laidas prijungtas, įrenginys leidžia matuoti įtampą (180-240 V), srovę (0-3 A) ir energijos suvartojimą. Šie matavimai atliekami su ±5% tikslumu. Be to, įrenginys aprūpintas vidiniu temperatūros jutikliu bei apsauga nuo trumpųjų jungimų ir perkrovos. Pastaba: šios funkcijos veikia tinkamai tik tada, kai jos prijungtos prie neutralaus laidininko.

Patogus valdymas ir tikslus pritemdymas

Produktas palaiko galinio krašto režimą, kuris užtikrina sklandų įvairių šviesos šaltinių pritemdymą – nuo LED (iki 150 W) iki halogeninių lempučių (iki 200 W) ir elektroninių transformatorių. Automatinė šviesos reguliatoriaus kalibracija garantuoja tolygų pritemdymo efektą, nepriklausomai nuo šviesos šaltinio tipo. Įmontuotos funkcijos, tokios kaip minimalaus ir maksimalaus ryškumo nustatymai, perėjimo laiko reguliavimas ir naktinis režimas, leidžia visiškai valdyti apšvietimą – tiek rankiniu būdu, tiek per tvarkaraščius.

Automatizavimas ir pažangūs tvarkaraščiai

Shelly Dimmer Gen3 palaiko iki 20 tvarkaraščius ir 20 webhook'us (kiekvienam su 5 URL). Ji leidžia kurti pažangius scenarijus naudojant scenarijus ir vietinius veiksmus. Galite suplanuoti ryškumo pokyčius, perėjimo laikus ir nustatyti automatinį šviesos įjungimą/išjungimą. Palaikant MQTT, KVS ir virtualius komponentus, galima gili integracija su pažangiomis pastatų automatizavimo sistemomis.

Bendroji informacija

• Gamintojas: Shelly
• Modelis: DimmerGen3

Fiziniai parametrai

• Matmenys: 38 x 42.5 x 16.5 mm / 1.50 x 1.67 × 0.65 colių
• Svoris: 24.3 g / 0.86 oz
• Maksimalus gnybtų priveržimo momentas: 0.4 Nm / 3.5 svarų
• Kabelio skerspjūvis: 0.2–2.5 mm² / 24–14 AWG (vientisas, daugiasluoksnis, rankovės)
• Nuplėštos vielos ilgis: 5–6 mm / 0.20–0.24 viduje.
• Tvirtinimas: Sieninė dėžutė
• Korpuso medžiaga: Plastikas
• Korpuso spalva: Žalia, spauda: juoda
• Jungčių spalva: Juoda

Aplinkos sąlygos

• Darbinė temperatūra: -20°C – 40°C / -5°F – 105°F
• Darbinė drėgmė: 30% to 70% RH
• Maksimalus aukštis.: 2000 m / 6562 ft

Elektriniai parametrai

• Maitinimas: 220-240 V ~, 50 Hz
• Energijos sąnaudos: < 1,5 W
• Nėra neutralaus laido: Taip
• Minimali apkrova be neutralaus laido ir be apėjimo: 20 W
• Tamsinimo tipas: Užpakalinė briauna
• Išorinė apsauga: 16 A, charakteristika B arba C, 6 kA lūžio talpa, energijos apribojimų klasė 3
• Apsauga nuo trumpųjų jungimų: Taip

Išėjimo grandinės parametrai

• Maksimali išėjimo galia: 200 W

Jutikliai ir matavimai

• Įtampos diapazonas ( AC ): 180-240 V
• Įtampos matavimo tikslumas: ±5% (naudojant su neutraliu laidininku)
• Dabartinis diapazonas ( AC ): 0-3 A
• Srovės matavimo tikslumas: ±5 % (naudojant su neutraliu laidininku)
• Vidinis temperatūros jutiklis: Taip

Wi-Fi

• Protokolas: 802.11 b/g/n
• RF grupė: 2412-2472 MHz
• RF galia: < 20 dBm
• Veikimo diapazonas: Iki 30 m patalpose / 50 m lauke (priklausomai nuo sąlygų)

Bluetooth

• Protokolas: 4.2
• RF grupė: 2402-2480 MHz
• Maksimali RF galia: < 4 dBm
• Veikimo diapazonas: Iki 10 m patalpose / 30 m lauke (priklausomai nuo sąlygų)

Mikroprocesoriaus blokas

• CPU: ESP32 C3 / STM32 G051
• Laikrodžio dažnis: ESP32 C3 - 40 MHz
• Flash atmintis: 8 MB

Programinės įrangos funkcijos

• Tvarkaraščiai: 20
• Webhooks (URL dalijasi): 20 su 5 URL kiekvienam webhook
• Skriptai: Taip
• MQTT: Taip
• Pažangus tvarkaraštis: Taip
• KVS (Key-Value parduotuvė): Taip
