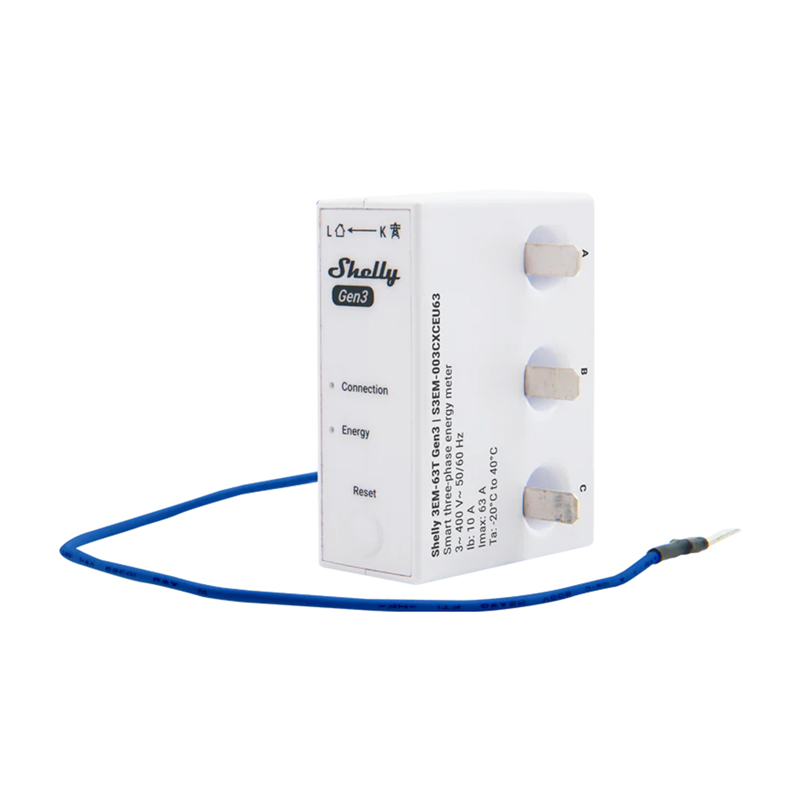

Shelly 3EM-63T Gen3 1/3 kanalo WiFi energijos skaitiklis (plokščias terminalas)

Shelly 3EM-63T Gen3 yra kompaktiškas 1/3-channel energijos matuoklis, skirtas stebėti trifazes instaliacijas arba tris nepriklausomas vienfazes grandines. Su plokščiais gnybtais ir korpusu, skirtu montuoti virš arba po srovės pertraukikliu, jis lengvai telpa į standartines jungiklius. Šis mažas įrenginys idealiai tinka namams, butams, verslams ir fotovoltinėms instaliacijoms – ten, kur svarbu tiksliai kontroliuoti energijos suvartojimą.

Taikymų universalumas – vienas modulis, daug galimybių

Shelly 3EM-63T Gen3 yra sprendimas visiems – nesvarbu, ar norite stebėti energijos suvartojimą namuose, paskirstyti vartojimą konkretiems įmonės skyriams, ar prižiūrėti elektros gamybą iš PV panelių. Įrenginys palaiko tiek trijų fazių instaliacijas, tiek tris nepriklausomas vienfazes linijas, leidžiančias jam tikti beveik bet kokiai konfigūracijai. Be to, dėl 4-quadrant matavimo matuoklis fiksuoja tiek sunaudotą, tiek išskiriamą energiją, kas yra naudinga, pavyzdžiui, fotovoltinėse ir hibridinėse sistemose.

Intuityvus veikimas, plati integracija

Modulis jungiasi prie tinklo per Wi-Fi ir Bluetooth – be išorinio vartų poreikio. Jį galima valdyti naudojant Shelly Smart Control programėlę, internetinę sąsają arba naudojant MQTT, HTTP ir WebSocket protokolus. Visi įeinantys ryšiai yra apsaugoti TLS šifravimu. Savo ruožtu duomenys gali būti eksportuojami CSV arba JSON formatu.

Nepertraukiama stebėsena ir analizė

Shelly 3EM-63T Gen3 siūlo įtampos, srovės, aktyvios ir matomos galios, galios koeficiento ir energijos matavimą – su tikslumu, atitinkančiu B klasės (IEC 62053-21). Įmontuotas laikrodis palaiko teisingus laiko žymėjimus net ir praradus interneto ryšį. Matavimo duomenys įrašomi lokaliai 1-minute intervalais ir saugomi bent 7 dienas, suteikiant prieigą prie vartojimo istorijos net jei laikinai nesate prisijungę prie debesies.

Automatizavimas ir saugumas

Shelly 3EM-63T Gen3 leidžia kurti tvarkaraščius (iki 20 ) ir konfigūruoti webhook'us (iki 20, kiekviename iki 5 URL). Be to, vietinė automatizacija leidžia, pavyzdžiui, reaguoti į momentinį energijos suvartojimą ir inicijuoti specifinius veiksmus, o įmontuotas "be apkrovos slenkstis" neleidžia skaičiuoti energijos esant labai mažam suvartojimui (mažiau nei 30 VA vienam kanalui).

Pasiruošę energijai iš saulės

Shelly 3EM-63T Gen3 taip pat puikiai tinka fotovoltinių sistemų stebėjimui. Jis leidžia vienu metu stebėti energijos gamybą ir suvartojimą, leidžiant tiksliai suderinti įrangos veikimą su momentiniu elektros tiekimu iš panelių. Tai palengvina tinklo suvartojimo mažinimą ir savivartojimo optimizavimą – pavyzdžiui, naudoti energiją imlią įrangą saulės šviesos piko metu.

Aiški informacija ir visiška kontrolė

Įrenginys turi LED diodus, rodančius dabartinę būseną (įskaitant Wi-Fi ryšį ir OTA atnaujinimus), bei vieną mygtuką, leidžiantį greitai įjungti konfigūracijos režimą arba atstatyti gamyklinius nustatymus. Taip pat turi įmontuotą temperatūros jutiklį. Be to, ją labai lengva įdiegti.

Shelly Smart Control programėlė

Skaitiklis veikia su Shelly Smart Control programėle, kuri leidžia nuotoliniu būdu valdyti įrenginį, stebėti energijos suvartojimą ir kurti tvarkaraščius bei automatizavimus. Su jo pagalba taip pat galite stebėti duomenis, peržiūrėti matavimų istoriją ir sekti energijos sąnaudas.

• Gamintojas: Shelly
• Modelis: 3EM-63TGen3
• Matmenys: 31 × 54 × 42 mm (be kabelio)
• Laido ilgis: 260 mm (įskaitant plokščią terminalą)
• Svoris: 52 g (su viela)
• Laidžios skylės skersmuo: 8 mm
• Tvirtinimas: Virš arba po viršsrovės grandinės pertraukikliais DIN bėgyje
• Korpuso medžiaga: Plastikas
• Korpuso spalva: Balta
• Darbinė temperatūra: Nuo -20°C iki 40°C
• Drėgmė: 30% - 70% RH
• Maksimalus įrengimo aukštis: 2000 m
• Maitinimas: 220-240 V ~ 50/60 Hz (tarp LA ir N)
• Energijos sąnaudos: < 2 W
• Išorinė apsauga: 63 A, charakteristikos B arba C, trumpųjų jungimų srovė 6 kA, energijos apribojimų klasė 3
• Vidinis temperatūros jutiklis: Taip
• Voltmetrai (RMS kiekvienai fazei): 220-240 V ~ 50/60 Hz
• Voltmetrų tikslumas: Geriau nei ±1%
• Ampermetrai (RMS per integruotą srovės transformatorių kiekvienai fazei): 0-63 A (sotumo 130 A)
• Ampermetrų tikslumas: ±1% ( 2-63 A ), ±2% ( 1-2 A ), ±5% ( 0-1 A )
• Energijos ir energijos matuokliai: Aktyvioji ir matoma galia, aktyvioji ir matoma energija, galios faktorius, pagrindinė aktyvioji ir reaktyvioji energija
• Minimalus apkrovos slenkstis: 30 VA
• Matavimo duomenų saugojimas: Bent 7 dienų su duomenų raiška 1 min
• Duomenų eksportas: CSV užfiksuotoms PQ reikšmėms, JSON per RPC
• Wi-Fi protokolas: 802.11 b/g/n
• Wi-Fi RF pralaidumas: 2401-2483 MHz
• Maksimalus Wi-Fi RF signalo stiprumas: < 20 dBm
• Wi-Fi ryšio diapazonas: Iki 30 m patalpose / iki 50 m lauke (priklausomai nuo vietinių sąlygų)
• Bluetooth protokolas: 4.2
• Bluetooth RF grupė: 2400-2483.5 MHz
• Maxai. Bluetooth RF signalo stiprumas: < 4 dBm
• Bluetooth ryšio diapazonas: Iki 10 m patalpose / 30 m lauke (priklausomai nuo vietinių sąlygų)
• Procesorius ( CPU ): ESP-Shelly-C38F
• Flash atmintis: 8 MB
• Tvarkaraščiai: Iki 20
• Webhooks (URL dalijasi): Iki 20, iki 5 URL kiekvienam webhook'ui
• Skriptai: Taip
• MQTT: Taip
