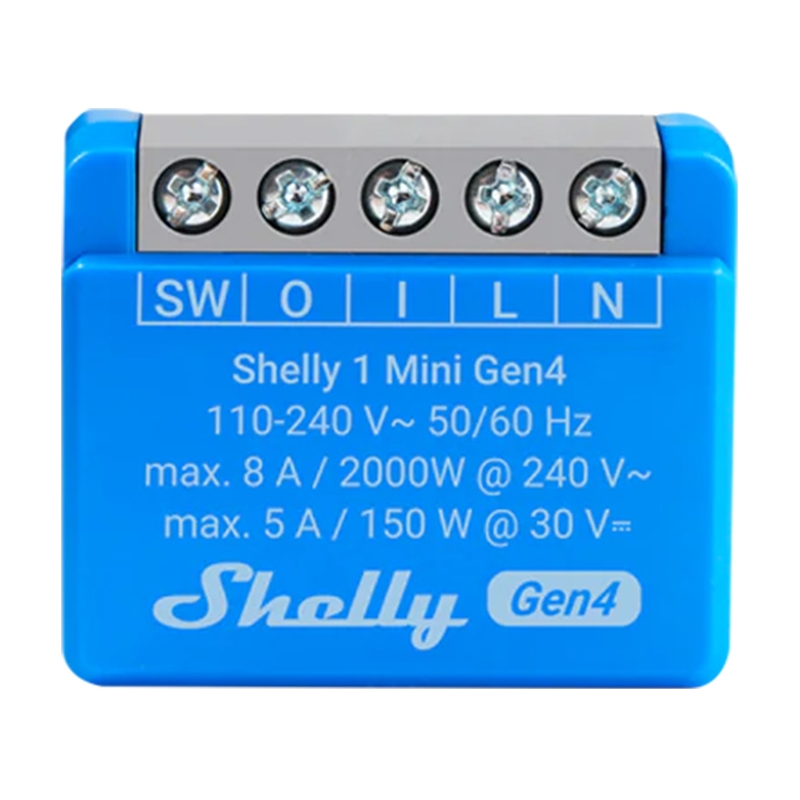

SHELLY 1 Mini Gen4 Išmanusis jungiklis 1P Mėlyna

Shelly 1 Mini Gen4 yra galingas relės valdiklis, kuris, nepaisant mažo dydžio (29 x 34 x 16 mm), palaiko kelis komunikacijos standartus, įskaitant Wi-Fi, Zigbee, Bluetooth ir Matter. Jis gali būti montuojamas jungčių dėžutėse, už lizdų ir vietose, kur montavimo vieta ribota. Dėl potencialių kontaktų be potencialo, įrenginys gali būti naudojamas taikymuose, kur reikalingas galvaninis grandinių atskyrimas, pavyzdžiui, valdant vartus, relę, varpą ar automatizavimo sistemas, nepriklausomai nuo jų veikimo įtampos. Taip pat palaiko tvarkaraščius, scenas, scenarijus ir integruojasi su namų automatizavimo sistemomis, tokiomis kaip Google Home, Alexa ir Samsung SmartThings.

Platus ryšys ir Matter protokolų suderinamumas

Shelly 1 Mini Gen4 valdiklis siūlo ryšį per Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) ir Bluetooth 5.0. Įrenginys taip pat veikia kaip BLE vartai ir Wi-Fi bei Zigbee signalo stiprintuvas kitiems IoT įrenginiams. Dėl suderinamumo su Matter protokolu, jis gali būti integruotas į bet kurią ekosistemą, palaikančią standartą, kas padidina jo universalumą ir supaprastina konfigūravimą įvairiose namų aplinkose.

Potencialo neturintys kontaktai ir veikimas su skirtingomis įtampomis

Šis Shelly 1 Mini Gen4 turi pranašumą – gali valdyti tiek žemos įtampos (30 VDC), tiek tinklo maitinamus (iki 240 V AC ) įrenginius. Dėl potencialo neturinčio kontakto (sauso kontakto) jis taip pat gali būti naudojamas situacijose, kai reikalinga izoliuota relė, pavyzdžiui, valdant vartus, varpus ar apšvietimą.

Pažangios planavimo ir scenos funkcijos

Shelly 1 Mini Gen modelis leidžia nustatyti iki 20 tvarkaraščių, todėl galite suplanuoti, kad įranga automatiškai įsijungtų arba išsijungtų tam tikromis savaitės dienomis. Be to, jis palaiko scenų kūrimą, t. y. veiksmų rinkinius, kurie vienu metu arba nuosekliai suveikia reaguojant į įvykį, pavyzdžiui, įjungiant kelis įrenginius, kai aptinkamas judesys. Tvarkaraščiai ir scenos konfigūruojami naudojant Shelly Smart Control programėlę, kuri nemokamai prieinama mobiliesiems įrenginiams ir kompiuteriams.

Integracijos ir pilnas vietinis arba nuotolinis valdymas

Įrenginys gali būti integruotas ne tik su pagrindinių balso asistentų gamintojų sistemomis, bet ir su vietinėmis sistemomis per HTTP/HTTPS, MQTT, WebHooks ar KNX net/IP API. Shelly 1 Mini Gen4 veikia tiek vietoje (be prieigos prie debesies), tiek per internetą, leidžiant visišką kontrolę, nesvarbu, kur yra vartotojas. Integruota žiniatinklio sąsaja leidžia tiesiogiai konfigūruoti iš naršyklės.

Didelis montavimo lankstumas

Valdiklio korpusas pagamintas iš plastiko ir leidžia montuoti montavimo dėžutėse. Nepaisant kompaktiško dydžio, įrenginys turi pažangų ESP-Shelly-C68F mikrovaldiklį su 8 MB flash atminties, leidžiančiu jam tvarkyti scenarijus ir realaus laiko funkcijas.

Bendroji informacija

• Gamintojas: Shelly
• Modelis: 1MiniGen4

Fiziniai parametrai

• Matmenys: 29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 colių
• Svoris: 19 ±1 g / 0.65 ±0.04 oz
• Maksimalus varžtų gnybtų priveržimo momentas: 0.4 Nm / 3.5 svarų
• Kabelio skerspjūvis: 0.2–2.5 mm² / 24–14 AWG (vientisa viela, daugiavielė viela, įvorės)
• Vielos juostelės ilgis: 6–7 mm / 0.24–0.28 viduje.
• Tvirtinimas: Sieninė dėžutė
• Korpuso medžiaga: Plastikas
• Korpuso spalva: Mėlyna
• Jungties spalva: Gray

Aplinkos sąlygos

• Darbinė temperatūra: -20°C – 40°C / -5°F – 105°F
• Darbinė drėgmė: 30% to 70% RH
• Maksimalus aukštis.: 2000 m / 6562 ft

Elektriniai parametrai

• Maitinimas: 110 - 240 V AC
• Estafetė: Potencialo neturintis, NO kontaktas, 1-pole, μ kontaktas
• Energijos sąnaudos: < 1.2 W
• Išorinė apsauga: Išsijungimo charakteristika B arba C, maksimali nominali srovė. 10 A, mažinanti talpą. 6 kA, energijos apribojimų klasė 3

Išėjimo grandinės parametrai

• Maksimali perjungimo įtampa: 240 V AC / 30 VDC
• Maksimali perjungimo srovė: 8 A / 240 V AC, 5 A / 30 VDC
• Maksimali išėjimo galia: 2000 W / 240 V AC, 150 W / 30 VDC
• Apsauga nuo pertampio: Nėra
• Dabartinė apsauga: Nėra
• Apsauga nuo viršvaldžios: Nėra

Jutikliai ir matavimai

• Vidinis temperatūros jutiklis: Taip

Wi-Fi

• Protokolas: 802.11 b/g/n/ax
• RF grupė: 2412 - 2472 MHz
• RF galia: < 20 dBm
• Veikimo diapazonas: Iki 30 m patalpose / 50 m lauke (priklausomai nuo vietinių sąlygų)

Bluetooth

• Protokolas: 5.0
• RF grupė: 2402 - 2480 MHz
• RF galia: < 4 dBm
• Veikimo diapazonas: Iki 10 m patalpose / 30 m lauke (priklausomai nuo vietinių sąlygų)

Zigbee

• Protokolas: 802.15.4
• RF pralaidumas: 2400–2483.5 MHz
• RF galia: < 20 dBm
• Veikimo diapazonas: Iki 100 m patalpose / 300 m lauke (priklausomai nuo vietinių sąlygų)

Mikroprocesoriaus blokas

• CPU: ESP-Shelly-C68F
• Flash atmintis: 8 MB

Programinės įrangos funkcijos

• Tvarkaraščiai: 20
• WebhookS (URL dalijasi): 20 su 5 URL kiekvienam webhookui
• Skriptai: Taip
• MQTT: Taip
