SHELLY 1 Mini Gen4 išmanusis jungiklis mėlynas 2 vnt.

Shelly 1 Mini Gen4 yra pažangus relės valdiklis, kuris, nepaisant mažo dydžio (29 x 34 x 16 mm), palaiko kelis komunikacijos standartus, įskaitant Wi-Fi, Zigbee, Bluetooth ir Matter. Jis gali būti montuojamas jungčių dėžutėse, už lizdų ir vietose, kur montavimo vieta ribota. Dėl potencialių kontaktų be potencialo, įrenginys gali būti naudojamas taikymams, kuriems reikalinga galvaninė grandinių izoliacija, pavyzdžiui, valdant vartus, relę, durų skambutį ar automatizavimo sistemą, nepriklausomai nuo jų veikimo įtampos. Ji taip pat palaiko tvarkaraščius, scenas ir scenarijus, bei integruojasi su namų automatizavimo sistemomis, tokiomis kaip Google Home, Alexa ir Samsung SmartThings. Siuntinys susideda iš dviejų vienetų.

Platus ryšys ir Matter protokolų suderinamumas

Shelly 1 Mini Gen4 valdiklis siūlo komunikaciją per Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) ir Bluetooth 5.0. Įrenginys taip pat veikia kaip BLE vartai bei Wi-Fi ir Zigbee signalo stiprintuvas kitiems IoT įrenginiams. Dėl suderinamumo su Matter protokolu, jis gali būti integruotas į bet kurią ekosistemą, palaikančią šį standartą, kas padidina jo universalumą ir supaprastina diegimą įvairiose namų aplinkose.

Sausi kontaktai ir veikimas su įvairiomis įtampomis

Vienas iš Shelly 1 Mini Gen4 privalumų – gebėjimas valdyti tiek žemos įtampos (30 VDC), tiek tinklo maitinamus (iki 240 V AC ) įrenginius. Dėl sauso kontakto jis taip pat gali būti naudojamas situacijose, kai reikia izoliuotos relės, pvz., vartų, durų skambučių ar apšvietimo valdymui.

Pažangios planavimo ir scenos funkcijos

Ši Shelly 1 Mini Gen4 leidžia nustatyti 20 tvarkaraščius, leidžiant suplanuoti automatinį įrenginių įjungimą ar išjungimą tam tikru laiku tam tikromis savaitės dienomis. Be to, ji palaiko scenų kūrimą – veiksmų rinkinių, kurie vienu metu arba nuosekliai suaktyvinami reaguojant į įvykį, pavyzdžiui, įjungus kelis įrenginius judesio aptikimo metu. Tvarkaraščiai ir scenos konfigūruojami naudojant Shelly Smart Control programėlę, kuri nemokamai prieinama mobiliuosiuose įrenginiuose ir kompiuteriuose.

Integracijos ir pilnas vietinis arba nuotolinis valdymas

Įrenginys gali būti integruotas ne tik su pagrindinių balso asistentų gamintojų sistemomis, bet ir su vietinėmis sistemomis per HTTP/HTTPS, MQTT, Webhooks ar KNX tinklą/IP. Shelly 1 Mini Gen4 veikia tiek vietiniu režimu (be debesų prieigos), tiek internetu, leidžiant visišką valdymą nepriklausomai nuo vartotojo buvimo vietos. Integruota interneto sąsaja leidžia tiesiogiai konfigūruoti iš naršyklės.

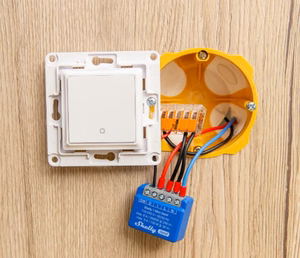

Didelis montavimo lankstumas

Valdiklio korpusas pagamintas iš plastiko ir leidžia montuoti į elektros dėžutes. Nepaisant kompaktiškų matmenų, įrenginys turi pažangų ESP-Shelly-C68F mikrovaldiklį su 8 MB flash atminties, leidžiančią realiu laiku palaikyti scenarijus ir funkcijas.

Komplekte

• Shelly valdiklio x2
• Naudotojo vadovas

Bendroji informacija

• Gamintojas: Shelly
• Modelis: 1MiniGen4

Fizinės specifikacijos

• Matmenys: 29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02
• Svoris: 19 ±1 g / 0.65 ±0.04 oz
• Maksimalus priveržimo momentas sraigtiniams gnybtams: 0.4 Nm / 3.5 svarų
• Vielos skerspjūvis: 0.2–2.5 mm² / 24–14 AWG (kietos, gijinės ir ferrulės vielos)
• Vielos juostelės ilgis: 6–7 mm / 0.24–0.28 viduje.
• Tvirtinimas: Sieninė dėžutė
• Korpuso medžiaga: Plastikas
• Korpuso spalva: Mėlyna
• Jungties spalva: Gray

Aplinkos sąlygos

• Darbinė temperatūra: -20°C – 40°C / -5°F – 105°F
• Darbinė drėgmė: 30% to 70% RH
• Maksimalus aukštis: 2000 m / 6562 ft

Elektriniai parametrai

• Maitinimas: 110 - 240 V AC
• Estafetė: Potencialiai neturintis, NO kontaktas, 1-pole, μ kontaktas
• Energijos sąnaudos: < 1.2 W
• Išorinė apsauga: Suveikimo charakteristika B arba C, maksimali nominali srovė. 10 A, mažinant pajėgumą. 6 kA, energijos apribojimų klasės 3

Išėjimo grandinės parametrai

• Maksimali perjungimo įtampa: 240 V AC / 30 VDC
• Maksimali perjungimo srovė: 8 A / 240 V AC, 5 A / 30 VDC
• Maksimali išėjimo galia: 2000 W / 240 V AC, 150 W / 30 VDC
• Apsauga nuo viršįtampių: Nėra
• Viršsrovės apsauga: Nėra
• Apsauga nuo stiprumo: Nėra

Jutikliai ir matavimai

• Vidinis temperatūros jutiklis: Taip

Wi-Fi

• Protokolas: 802.11 b/g/n/ax
• RF grupė: 2412 - 2472 MHz
• RF galia: < 20 dBm
• Veikimo diapazonas: Iki 30 m patalpose / 50 m lauke (priklausomai nuo vietinių sąlygų)

Bluetooth

• Protokolas: 5.0
• RF grupė: 2402 - 2480 MHz
• RF Galia: < 4 dBm
• Veikimo diapazonas: Iki 10 m patalpose / 30 m lauke (priklausomai nuo vietinių sąlygų)

Zigbee

• Protokolas: 802.15.4
• RF grupė: 2400–2483.5 MHz
• RF Galia: < 20 dBm
• Veikimo diapazonas: Iki 100 m patalpose / 300 m lauke (priklausomai nuo vietinių sąlygų)

Mikroprocesoriaus blokas

• CPU: ESP-Shelly-C68F
• Flash atmintis: 8 MB

Programinės įrangos funkcijos

• Tvarkaraščiai: 20
• Webhook'ai (URL veiksmai): 20 su 5 URL kiekvienam webhook'ui
• Skriptai: Taip
• MQTT: Taip
