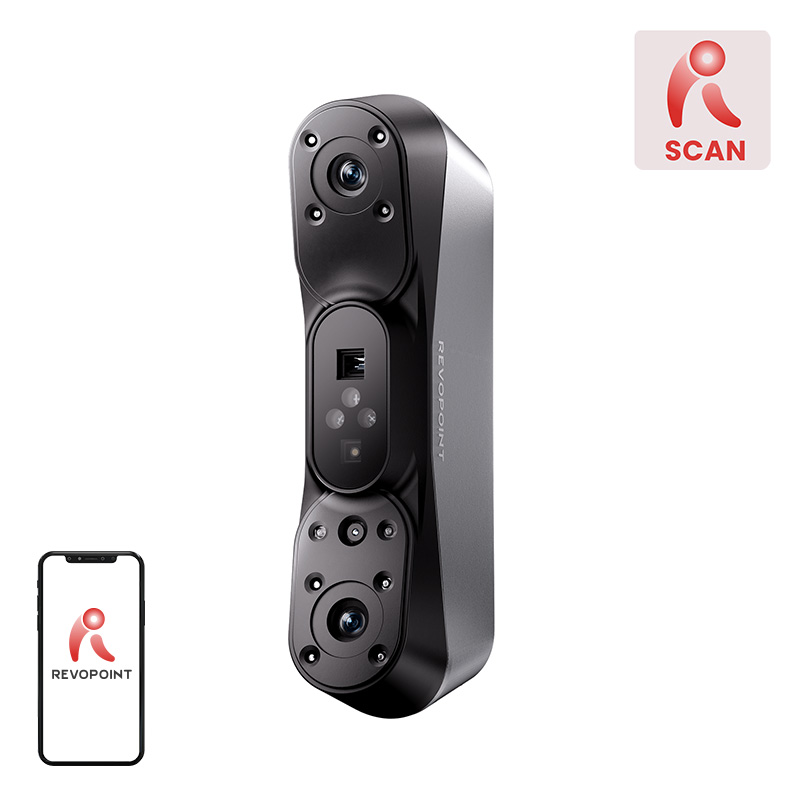

Revopoint POP 4 Premium 3D skeneris

„Revopoint POP 4“ yra pažangus 3D skeneris, skirtas naudoti tiek laikant rankoje, tiek pastačius ant stalo. Jame naudojamos trys duomenų fiksavimo technologijos: mėlynas daugialinijinis lazeris, viso lauko infraraudonųjų spindulių struktūrinė šviesa ir VCSEL projekcija. Lazeriniu režimu įrenginys pasiekia iki 0,03 mm tikslumą, nuskaito spalvas RGB formatu, realiuoju laiku atlieka DI segmentavimą ir palaiko „Gaussian Splatting“ modelius. POP 4 gali nuskaityti nuo 10 × 10 × 10 mm iki 2 × 2 × 2 m dydžio objektus, turi „Wi‑Fi 6“ ir USB‑C jungtis bei yra suderinamas su „Windows“, „macOS“, „Android“ ir „iOS“. Jis puikiai tinka gaminiams projektuoti, atvirkštinei inžinerijai, kokybei kontroliuoti, objektams skaitmeninti ir modeliams 3D spausdinimui paruošti.

Didelis tikslumas reikalaujančioms programoms

Ši POP 4 skirta vartotojams, kuriems reikalingas aukšto tikslumo geometrinis žemėlapis. Daugialinijiniame lazerio režime įrenginys pasiekia vieno matavimo tikslumą iki 0.03 mm, leidžiant fiksuoti smulkias detales mechaninėse dalyse, techniniuose modeliuose ar pramoniniuose komponentuose. Taškų debesies tankis iki 0.05 mm leidžia kurti detalius modelius, paruoštus tolesniam apdorojimui CAD programinėje įrangoje arba 3D spausdinimui. Tūrinis tikslumas 0.03 mm + 0.05 mm × L(m) yra prieinamas tik veikiant lazerio režimuose, kas verta apsvarstyti taikymams, kuriems reikalingas didžiausias matmenų tikslumas.

Trys skenavimo technologijos, pritaikytos skirtingiems projektams

Skeneris naudoja tris nepriklausomas duomenų fiksavimo technologijas, leidžiančias pasirinkti tinkamą režimą objekto tipui. Daugialinijinis lazerio režimas su 30 taikikliu skirtas techniniams komponentams ir paviršiams, kuriems reikalingas didelis tikslumas, skenavimui. Full-Field HD, naudojantis infraraudonąją struktūruotą šviesą, leidžia patogiai skenuoti veidus, figūras ir objektus be žymeklių. VCSEL režimas optimizuotas didesniems objektams ir lauko darbams, leidžiantis greitai rinkti duomenis iš didesnio atstumo.

Fotorealistiniai modeliai, sukurti naudojant Gauso splatinimo technologiją

Vienas svarbiausių POP 4 išskirtinių bruožų yra palaikymas Gauso išdėstymo technologijai. Skirtingai nei tradiciniai modeliai, paremti vien tinkleliais, šis sprendimas leidžia kurti fotorealistinius 3D objektus su labai aukšta vizualine kokybe. Technologija tiksliau atkuria, kaip šviesa sąveikauja su medžiagų paviršiais, todėl geriau atvaizduoja atspindžius, skaidrumą, plaukus, audinius ir sudėtingas tekstūras. Baigti modeliai gali būti eksportuojami SPLAT formatu ir naudojami VR, AR, animacijos, produktų vizualizacijos ir skaitmeninės medijos projektuose.

Real-Time AI Segmentavimas

POP 4 turi Real-Time AI segmentavimą, kuris automatiškai analizuoja skenuotą sceną veikimo metu. AI algoritmai atpažįsta objektą ir iš karto pašalina foną, darbo paviršių bei kitus nereikalingus aplinkos elementus. Sistema taip pat gali aptikti rankas, kurios laiko nuskaitytą objektą, ir pašalinti jas iš modelio be papildomo vartotojo įsikišimo. Tai lemia žymiai švaresnius modelius nuo pat skenavimo etapo, sumažinant laiką, reikalingą postapdorojimui.

Greitas skenavimas ir sklandus objektų sekimas

Priklausomai nuo pasirinkto režimo, POP 4 gali fiksuoti nuo 15 iki 105 kadrų per sekundę. Lazerio režimas leidžia užfiksuoti iki 2 milijonų taškų per sekundę, užtikrinant aukštą tikslumą ir sklandžią veikimą. Full-Field režime užfiksuotų taškų skaičius padidėja iki 5 milijonų taškų per sekundę, pagreitindamas didesnių objektų skaitmeninimą. Šie parametrai palengvina tiek smulkių detalių, tiek sudėtingesnių struktūrų skenavimą.

Tamsių ir blizgių paviršių skenavimas

Pažangi lazerinės projekcijos sistema efektyviai fiksuoja daugelį paviršių, kurie tradiciškai kelia sunkumų 3D skenavimo metu. POP 4 puikiai tvarkosi su tamsiais objektais, mechaninėmis dalimis ir daugybe blizgių medžiagų, nereikalaujant matinio purškalo. Skaidriems arba labai atspindintiems paviršiams gamintojas vis tiek rekomenduoja naudoti specialų skenavimo purškalą, kad pasiektumėte geriausius rezultatus.

Vidaus ir lauko naudojimas

Skeneris leidžia naudoti lauke esant iki 100,000 lux šviesos intensyvumui. VCSEL režimas sukurtas taip, kad efektyviai sumažintų aplinkos šviesos poveikį skenavimo procesui, leidžiant veikti net stiprioje saulės šviesoje. Tačiau atkreipkite dėmesį, kad nurodytas pasipriešinimas taikomas maksimaliai 100,000 lux; Todėl jo nereikėtų interpretuoti kaip veikimo absoliučiai visomis apšvietimo sąlygomis. Be to, naudojant pasirenkamą lauko mėlyną filtrą, galima atlikti detalius lazerinius skenavimus net ir labai šviesioje aplinkoje.

Lankstus darbo diapazonas

POP 4 leidžia reguliuoti darbo atstumą pagal atliekamą užduotį. Daugialinijiniame lazeriniame režime skenavimas įmanomas iš 200–400 mm atstumo, kas palengvina smulkių detalių fiksavimą. Full-Field HD ir hibridiniai HD režimai veikia 250–500 mm diapazone. Didžiausią diapazoną suteikia VCSEL technologija, leidžianti skenuoti iš 300–800 mm atstumo, todėl lengviau skaitmeninti didesnius objektus ir žmogaus figūras.

Paruošti spausdinti modeliai 3D spausdinimui, CAD ir atvirkštinei inžinerijai

Įrenginys turi Revo Scan 6 programinę įrangą, leidžiančią vartotojams fiksuoti, redaguoti ir eksportuoti modelius į populiarius formatus, naudojamus profesionaliose programose. Palaikymas STL, OBJ, PLY, FBX, GLTF, 3MF, ASC ir SPLAT leidžia lengvai integruoti nuskaitytus duomenis su CAD programomis, projektavimo aplinkomis ir įrankiais 3D atspaudų paruošimui. Dėl didelio tikslumo ir universalumo POP 4 naudojama atvirkštinėje inžinerijoje, produktų projektavime, kokybės kontrolėje, animacijoje, skaitmeninio turinio kūrime ir istorinių paminklų dokumentavime.

Premium versijos funkcijos

Revopoint POP 4 KS Special Edition yra išplėsta rinkinio versija, skirta vartotojams, kurie dažnai dirba ne biure ar dirbtuvėse. Be visų standartinėje versijoje esančių komponentų, specialioji versija turi rankeną su 5500 mAh baterija, dėklą ir magnetinius lauko mėlynus filtrus. Šie filtrai leidžia naudoti tikslų lazerinio skenavimo režimą net esant 100,000 lux apšvietimo sąlygoms, taip padvigubinant standartinį atsparumą aplinkos šviesai iš 50,000–100,000 lux. Dėl to detalūs lazeriniai skenavimai gali būti atliekami ir labai ryškioje dienos šviesoje, kas anksčiau buvo VCSEL režimo sritis. Ši įranga padidina rinkinio mobilumą ir palengvina lauko projektų, reikalaujančių didžiausio detalių atkūrimo tikslumo, vykdymą.

Komplekte

• Revopoint POP 4 3D Skeneris
• Trikojis
• USB Type-C į Type-C kabelį (2 m)
• Mini sukamasis staliukas
• Kalibravimo plokštė
• Atspindintys žymekliai x 500
• Baterijų laikiklis
• Baterijos laikiklio maitinimo laidas
• Nešimo dėklas
• Magnetiniai lauko mėlyni filtrai

• Gamintojas: Revopoint
• Modelis: POP 4
• Skenavimo technologijos: Mėlynas daugialinis lazeris, Full-Field struktūruota šviesa (infraraudonoji) VCSEL struktūruota šviesa
• Vieno lazerio matavimo tikslumas: iki 0.03 mm
• Vieno Full-Field matavimo tikslumas: iki 0.08 mm
• Vieno VCSEL matavimo tikslumas: iki 0.10 mm ( 300–500 mm ), iki 0.20 mm ( 500–800 mm )
• Tūrinis tikslumas: 0.03 mm + 0.05 mm × L(m)
• Lazerinio režimo darbinis atstumas: 200–400 mm
• Darbo nuotolis Full-Field HD / hibridiniams HD: 250–500 mm
• Darbinis atstumas VCSEL: 300–800 mm
• Minimalus nuskaityto objekto dydis: 10 × 10 × 10 mm
• Didžiausias nuskaityto objekto dydis: 2 × 2 × 2 m
• Lazerinio skenavimo greitis: iki 105 fps
• Full-Field skenavimo greitį: 15–20 fps
• VCSEL skenavimo greitį: 20–30 fps
• Maksimalus lazerio taškų skaičius: iki 2 000 000 taškų/s
• Maksimalus Full-Field taškų skaičius: iki 5 000 000 taškų/s
• RGB kamera: 1.3 MP
• Spalvų skenavimas: Taip
• Lauko darbo šviesa – VCSEL: iki 100,000 lux
• Lauko darbo šviesa – lazeris: iki 50,000 lux (iki 100,000 lux su lauko mėlynu filtru)
• Jungiamumas: Wi-Fi 6, Bluetooth 4.1, USB-C 3.0
• Palaikomos sistemos: Windows 10/11, macOS 11 ar naujesnė, Android 9.0 ar naujesnė, iOS 14 ar naujesnės versijos
• Eksporto formatai: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, SPLAT
• Svoris: 286 g
• Matmenys: 160 × 30 × 72 mm
• Maitinimas: DC 5 V / 2 A
