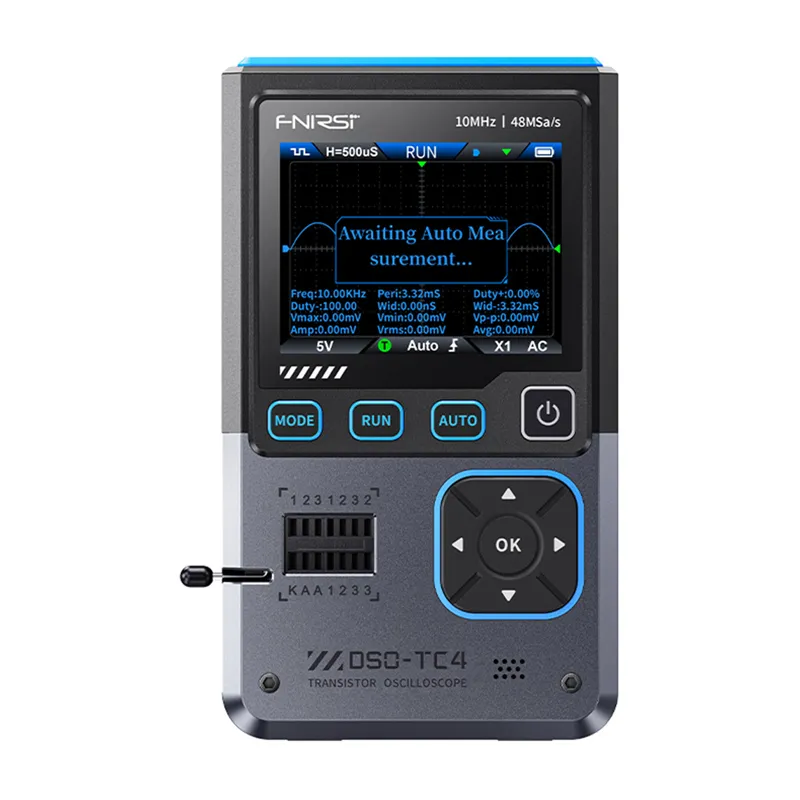

Nešiojamas 3-in-1 mini oscilografas FNIRSI DSO-TC4

FNIRSI DSO-TC4 yra įrenginys, jungiantis tris funkcijas: skaitmeninį osciloskopą, elektroninį komponentų testerį ir signalo generatorių. Derinant bangos formos analizę su komponentų atpažinimu ir signalo testavimo funkcijomis, ji bus naudinga paslaugų taikymuose. Be to, išmanioji Anti-Burn funkcija apsaugo įėjimo grandinę nuo pažeidimų, kai matavimo zondai yra neteisingai prijungti. Tai daro įrangą saugią naudoti net ir mažiau patyrusiems vartotojams.

Matavimo funkcijos ir signalų analizė

Įrenginys siūlo matavimo juostos plotį iki 10 MHz ir mėginių ėmimo dažnį 48 MSa/s. Jis gali rodyti bangų formas itin detaliai ir tiksliai, leidžiant realiu laiku analizuoti įtampos signalus. Turint 13 iš anksto apibrėžtas bangos formas ir dažnius 0-50 kHz (amplitudės 0.1-3.0V) diapazone, signalo generatorius leidžia simuliuoti įvairias grandinės veikimo sąlygas.

Išsamios komponentų testavimo galimybės

Integruotas komponentų testeris automatiškai atpažįsta diodus, tranzistorius (įskaitant MOSFET), rezistorius, kondensatorius ir kitus pasyvius bei aktyvius komponentus. Naudojant testinius lizdus ir intelektualų komponentų aptikimą, galima greitai diagnostikuoti ir identifikuoti parametrus.

Patogus veikimas

2.8-inch TFT spalvotas ekranas suteikia lengvai skaitomus duomenis ir grafikus. Vartotojo sąsaja palaiko aštuonias kalbas, todėl įrenginio konfigūravimas yra paprastas. Valdymo skydelis sukurtas greitam prieigai prie pagrindinių funkcijų, tokių kaip automatinis režimas, pauzė ir režimo keitimas.

Jungiamumas ir elektros tiekimas

Osciloskopas turi USB-C prievadą įkrovimui ir duomenų perdavimui. Galimybė eksportuoti bangų formas į kompiuterį palengvina tolesnę rezultatų analizę ir archyvavimą. Įmontuota 1,500 mAh ličio jonų baterija užtikrina ilgalaikį įrenginio veikimą, o automatinis miego režimas prailgina veikimo laiką tarp įkrovimų.

Komplekte

• Osciloskopas
• P1600 zondas
• Krokodilo spaustukas
• 3x bandomieji kabliukai
• Naudotojo vadovas
• USB-C įkrovimo laidas
• adapteris

Osciloskopas

• Gamintojas: Fnirsi
• Modelis: DSO-TC4
• Ekranas: TFT spalvotas ekranas 2.8 colių
• Apšvietimas iš nugaros: Reguliuojamas ryškumas
• Maitinimas: USB Type-C ( 5V/1A )
• Baterija: Ličio jonų 3.7V, 1500mAh
• Kalbos: 8 kalbų (įskaitant kinų, anglų, vokiečių, portugalų, japonų, ispanų, korėjiečių, rusų)
• Matmenys: apytiksliai. 90×142×27.5mm
• Svoris: 186 g
• Realaus laiko mėginių ėmimo dažnis: 48MSa /s
• Analoginis pralaidumas: 10 MHz
• Įėjimo varža: 1MΩ
• Sujungimo režimas: AC/DC
• Testavimo įtampos diapazonas: Zondas 1: 1 - 80Vpp ( ±40V ); Zondas 10: 1 - 800Vpp ( ±400V )
• Vertikalus jautrumas: 10mV / div-10V /div (X1 diapazonas)
• Vertikalus poslinkis: Reguliuojamas su indikacija
• Laiko intervalas: 50ns-20s
• Trigerio režimai: Automatinė / normali / vienvietė
• Gaiduko tipas: Kylantis kraštas, krintantis kraštas
• Trigerio lygis: Reguliuojamas su indikacija
• Sustabdymo banga: Taip (HOLD funkcija)
• Automatinis matavimas: Max, Min, vidurkis, RMS, Vpp, dažnis, laikotarpis, užpildymo faktorius (darbo ciklas)

Tranzistoriai

• Diodas: Nuotolis: Įtampos kritimas <5V
• Zenerio diodas: Diapazonas: 0.01-32V; atvirkštinė pramušimo įtampa (K-A-A bandymo zona).
• Lauko efekto tranzistoriai (FET): JFET – vartų talpos (Cg), Id srovės Vgs ir įtampos kritimo per apsauginį diodą (Uf) matavimas; IGBT – drenažo srovės matavimas Vgs, įtampos kritimas per apsauginį diodą (Uf); MOSFET – slenksčio įtampa (Vt), vartų talpa (Cg), nutekėjimo-šaltinio varža (Rds), įtampos kritimas per apsauginį diodą (Uf).
• Tiristoriai ( SCR ): Vienkryptis – paleidimo įtampa <5V, vartų lygis; Dvikryptis – trigerinės srovės <6mA
• Kondensatoriai: Diapazonas: 25pF-100mF, talpos ir nuostolių faktoriaus (Vloss) matavimas
• Rezistoriai: Nuotolis: 0.01Ω -50MΩ
• Induktorius: Nuotolis: 10μH–1000μH

Signalų generatorius

• Išėjimo bangos forma: Palaiko 13 bangų formų tipus
• Bangos formos dažnis: 0-50 kHz
• Bangos formos užpildymo koeficientas: 0-100%
• Bangos formos amplitudė: 0.1-3.0V
