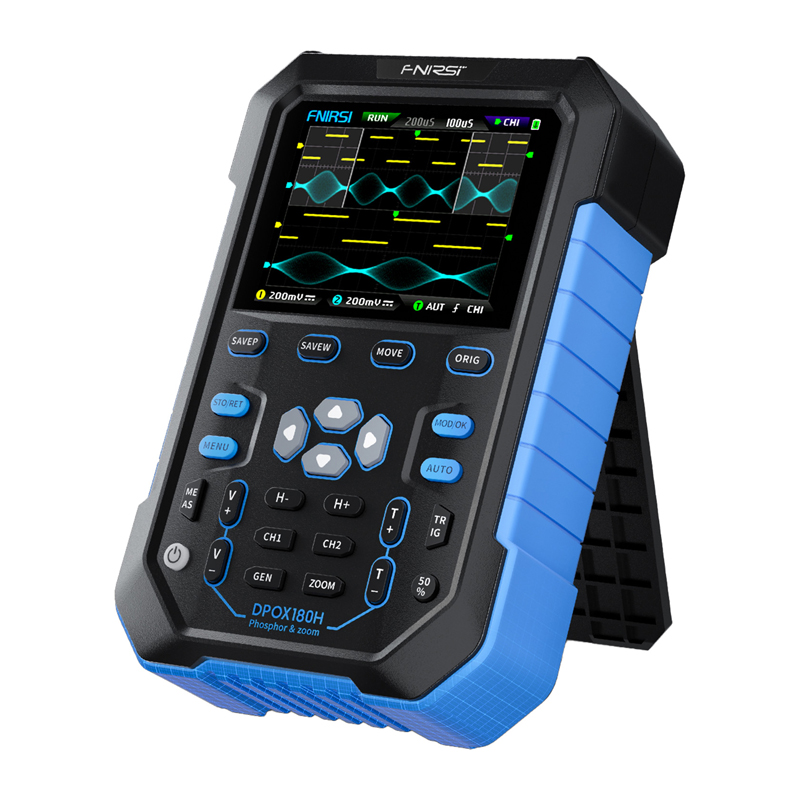

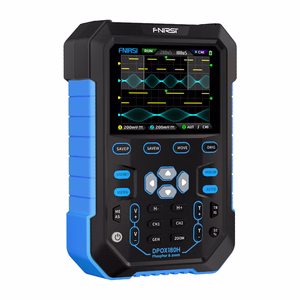

FNIRSI DPOX180H 2-in-1 rankinis skaitmeninis fosforinis osciloskopas

FNIRSI DPOX180H yra nešiojamas skaitmeninis fosforo osciloskopas (DPO), kuris sujungia 180 MHz dviejų kanalų osciloskopą, 20 MHz DDS funkcijų generatorių ir pažangias signalų analizės funkcijas. Jis sukurtas kaip kompaktiškas, mobilus įrankis aptarnavimui, dirbtuvėms ir laboratoriniams darbams, siūlantis aukštą funkcionalumą viename įrenginyje.

180 MHz pralaidumas ir 500 MSPS – matavimo tikslumas

Osciloskopas siūlo 180 MHz (-3 dB) analoginį pralaidumą ir realaus laiko mėginių ėmimą iki 500 MSPS (250 MSPS dviejų kanalų veikime). Tai leidžia tiksliai atkurti greitus kraštus, impulsus ir aukšto dažnio signalus, kas yra itin svarbu šiuolaikinių elektroninių sistemų diagnostikai.

Skaitmeninio fosforo technologija – daugiau informacijos bangos formoje

Skaitmeninio fosforo technologija naudoja ryškumo skalę ir spalvos temperatūrą signalo dažniui vizualizuoti. Tai leidžia lengvai pastebėti drebėjimą, triukšmą, nestabilumus ir retus reiškinius, kurie klasikiniuose osciloskopuose gali likti nematomi.

50,000 WFMS/s – be laiko

Didelis atnaujinimo dažnis – 50,000 bangos formos per sekundę – žymiai sumažina įsigijimo laiką. Tai leidžia efektyviai fiksuoti trumpalaikius trikdžius ir signalo anomalijas, kas ypač svarbu analizuojant perjungiamus maitinimo šaltinius ir skaitmenines magistrales.

Aparatinės įrangos pralaidumo apribojimas 20 MHz ir stabilus trigeris

Įmontuotas perjungiamas 20 MHz aparatinės įrangos juostos pralaidumo filtras efektyviai sumažina triukšmą ir aukštos eilės harmonikas. Derinant su išsamia trigerio sistema (Auto/Normal/Single, kylantis ir leidžiantis kraštas) bei adaptacine trigerio stabilizacija, tai užtikrina aiškų ir stabilų signalo vaizdą.

FFT ir X-Y režimas – dažnio ir ryšių analizė

FFT funkcija suteikia greitą, kokybinį testuojamo signalo dažnių spektro peržiūrą. Be to, X-Y režimas su skaitmeniniu fosforu leidžia analizuoti amplitudės ir fazės ryšius tarp dviejų kanalų, pvz., Lissajous figūrų pavidalu.

Laiko priartinimo ir slinkimo režimas

Osciloskopas siūlo ZOOM laiko bazę 2 ×–1000 × diapazone, leidžiantį tiksliai analizuoti pasirinktus bangos formos segmentus. Slinkimo režimas leidžia nuolat stebėti lėtai kintančius signalus realiu laiku.

20 MHz DDS generatorius ir kapojimo funkcija

Įmontuotas 20 MHz DDS funkcijų generatorius palaiko 14 bangos formas, dažnio reguliavimas vyksta 1 Hz žingsniais. Unikali kapojimo išvesties funkcija leidžia iškirpti išmatuotos bangos formos fragmentą ir naudoti jį kaip generatoriaus išvesties signalą, taip pat išsaugoti iki 500 individualių signalų.

Duomenų saugojimas, peržiūra ir eksportas

Vidinė 120 Mbit atmintis gali saugoti iki 250 bangų formų ir 90 ekrano nuotraukas ( BMP ). Duomenis galima peržiūrėti tiesiogiai įrenginyje arba eksportuoti į kompiuterį per USB, o programinę įrangą galima lengvai atnaujinti.

Mobilumas, saugumas ir naudojimo paprastumas

2.8 " (320×240) spalvų IPS ekranas užtikrina gerą skaitomumą visomis sąlygomis. Įrenginys aprūpintas vieno mygtuko automatine konfigūracija, žymeklio matavimais, įėjimo apsauga iki 400 V, 3000 mAh Li-ion baterija (iki maždaug 4 darbo valandų), ir greitas 5 V / 2 A įkrovimas. FNIRSI DPOX180H yra universalus ir saugus įrankis elektronikos inžinieriams, aptarnavimo technikams, studentams ir reikliems mėgėjams.

• Gamintojas: FNIRSI
• Modelis: DPOX180H
• Įrenginio tipas: Nešiojamas skaitmeninis fosforo osciloskopas ( DPO )
• Kanalų skaičius: 2
• Analoginis pralaidumas: 180 MHz ( -3 dB )
• Mėginių ėmimo dažnis: 500 MSPS (1 kanalas) / 250 MSPS (2 kanalai)
• Atnaujinimo dažnis: 50,000 bangos formos
• Ekranų technologija: Skaitmeninis fosforo osciloskopas (DPO)
• Spektro analizė: FFT (Greitoji Furjė transformacija)
• Veikimo režimai: Automatinė / normali / vienvietė
• Trigeriai: Kylantis / krintantis kraštas
• Aparatinės įrangos pralaidumo riba: 20 MHz (perjungiamas)
• X-Y režimas: Taip (su skaitmeniniu fosforu)
• Laiko bazės priartinimas: 2 × – 1000 ×
• Slinkimo režimas: Taip (metimas/slinkimas)
• Signalų generatorius: DDS (Tiesioginė skaitmeninė sintezė)
• Maksimalus generatoriaus dažnis: 20 MHz
• Generatoriaus bangos formos tipai: 14 (sinusinis, kvadratinis, trikampis, pjūklas, pulsas, daugiatonis ir kiti)
• Generatoriaus dažnio reguliavimo raiška: 1 Hz
• Kapojimo funkcija: Taip (pjaunant bangos formos fragmentus)
• Individualių signalų skaičius: Iki 500
• Vidinė atmintis: 120 Mbit
• Bangos formos įrašymas: Iki 250 grupių
• Ekrano nuotraukos įrašymas: Iki 90 failų ( BMP )
• Duomenų eksportas: USB
• Programinės įrangos atnaujinimas: Taip (per USB)
• Ekranas: IPS LCD
• Ekrano įstrižainė: 2.8 colių
• Ekrano raiška: 320 × 240 px
• Automatiniai matavimai: Taip (vieno mygtuko AUTO)
• Rankiniai matavimai: Žymekliai
• Įvesties apsauga: Iki 400 V (apsauga nuo viršįtampių)
• Maitinimas: Ličio jonų baterija
• Baterijos talpa: 3000 mAh
• Baterijos veikimo trukmė: Iki maždaug 4 valandos
• Įkrovimas: 5 V / 2 A (greitas įkrovimas)
• Automatinis išjungimas: Taip (programuojamas, 5 min – 2 h)
